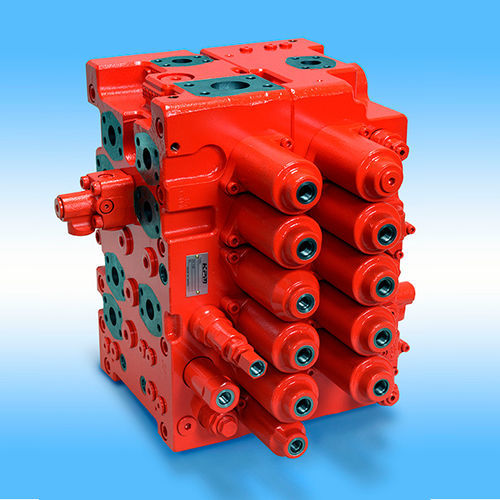

Vanne à commande assistée KMX series

de régulation de débitde contrôle d'actionneurmodulable

Aperçu
La série KMX est une gamme de vannes de commande multiples conçues pour piloter les actionneurs hydrauliques des pelles hydrauliques. Les circuits principaux et de pilote sont intégrés de manière compacte dans un boîtier unique. Des circuits personnalisés et des fonctions spéciales — par exemple déplacement en ligne droite, priorité de rotation, déplacement haute pression, confluence des flux et régénération — peuvent être configurés selon les besoins de la machine.

Fonctionnalités

• Conception économe en énergie avec faible chute de pression et fonction de régénération de débit
• Bonne contrôlabilité: contrôle du déplacement en ligne droite, circuits prioritaires et confluence de débit
• Modularité fonctionnelle avec options de soupape auxiliaire pour fonctions spécifiques

Caractéristiques

• Modèles: KMX13, KMX15, KMX32, KMX36
• Pression max. : 34,3 MPa
• Débit nominal: KMX13 = 180 L/min; KMX15 = 300 L/min; KMX32 = 450 L/min; KMX36 = 550 L/min
• Circuits/fonctions spéciales: déplacement en ligne droite, priorité de rotation, déplacement haute pression, confluence, régénération

Applications

• Pelles hydrauliques
• Foreuses sur chenilles et techniques de battage
• Machines forestières

Focus
La conception basée sur la CFD (Computational Fluid Dynamics) optimise les passages d'huile internes pour minimiser la perte de pression et améliorer l'efficacité hydraulique.

Système d'excavatrice
Les systèmes hydrauliques courants des pelles utilisent une pompe à déplacement variable dans une architecture de commande à centre ouvert. Des systèmes à déplacement fixe commandés électroniquement permettent aussi d'optimiser chaque fonction pour un contrôle précis, fluide et efficace.

Spécifications techniques

• Série: KMX series (KMX13, KMX15, KMX32, KMX36)
• Pression max. : 34,3 MPa
• Débit nominal par modèle: KMX13 180 L/min; KMX15 300 L/min; KMX32 450 L/min; KMX36 550 L/min
• Circuits spéciaux disponibles: déplacement en ligne droite, priorité de rotation, déplacement haute pression, confluence, régénération
• Conception: passage d'huile optimisé par CFD pour réduire la perte de pression
• Applications typiques: pelles hydrauliques, foreuses sur chenilles / engins de battage, équipements forestiers
