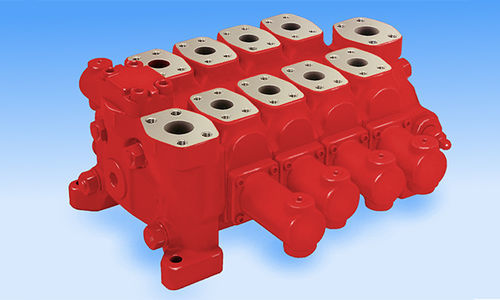

Vanne hydraulique MW series

à régulation de débitde régulation de pressionde commande

Description du produit
La série MW(P) est une vanne de commande multiple de type sectionnel qui intègre plusieurs sections de commande directionnelle dans une unité modulaire unique. La série comprend des clapets de sûreté et des clapets de retenue (load-check) et utilise un compensateur de pression pour assurer un contrôle de débit stable et indépendant de la charge pour les actionneurs hydrauliques.

Caractéristiques

• Trois configurations de circuit disponibles : parallèle, série et tandem, adaptées à différents schémas hydrauliques.
• Le compensateur de pression garantit une régulation de débit constante en présence de variations de charge.
• Conception modulaire de type banc permettant d'ajouter ou de retirer des sections selon le nombre d'actionneurs et les besoins en débit.

Spécifications
Modèle : MW(P) 25 | MW(P) 28
Pression maxi : 34,3 MPa
Débit nominal : 240 L/min (MW(P) 25) | 350 L/min (MW(P) 28)

Applications

• Camions-benne et véhicules lourds
• Grues (sur chenilles et tout-terrain)
• Chariots élévateurs et équipements de manutention

Détails techniques

• Type : vanne de commande multiple de type sectionnel
• Composants inclus : clapets de sûreté, clapets de retenue
• Types de circuit : parallèle, série, tandem
• Méthode de contrôle : compensateur de pression pour un contrôle du débit indépendant de la charge
• Modularité : assemblage de type banc pour un nombre de sections évolutif
• Pression de service maxi : 34,3 MPa
• Débit nominal : 240 L/min (MW(P) 25) ; 350 L/min (MW(P) 28)
