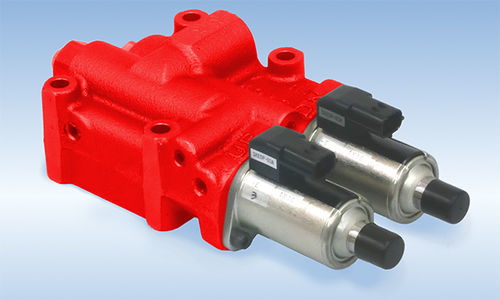

Vanne électrohydraulique KTEM series

à commande assistéede régulationpilote

Présentation
La série KTEM est une vanne de commande destinée à piloter les mouvements de levage et d'abaissement d'un outil agricole en actionnant un vérin à simple effet. Le contrôle proportionnel de la vitesse en fonction du courant d'entrée permet un réglage précis des vitesses de montée et de descente.

Caractéristiques

• L'alimentation pilote interne permet l'opération d'abaissement même moteur arrêté.
• Une fuite très faible empêche l'outil de descendre sous son propre poids.
• Excellente résistance à la contamination pour une fiabilité accrue sur le terrain.
• Disponible en plusieurs débits pour s'adapter à différentes tailles d'outils.

Spécifications
Model | KTEM8/20 | KTEM8/30 | KTEM8/70
Pression maxi (MPa) : 20,6
Débit nominal (L/min) : 20 | 30 | 70
Fuite (cm3/min) : 1,5 à 9,8 MPa
Masse (kg) : 3,8

Applications

• Tracteurs
• Planteuses de riz

Caractéristiques techniques

• Série / modèles : série KTEM (KTEM8/20, KTEM8/30, KTEM8/70)
• Fonction : vanne de commande pour les mouvements de levage/abaissement d'outils agricoles; commande d'un vérin à simple effet; contrôle proportionnel de la vitesse par le courant d'entrée
• Alimentation pilote interne : permet l'abaissement moteur arrêté
• Pression maxi : 20,6 MPa
• Débit nominal : 20 L/min (KTEM8/20), 30 L/min (KTEM8/30), 70 L/min (KTEM8/70)
• Fuite : 1,5 cm3/min à 9,8 MPa
• Masse : 3,8 kg
• Attribut de conception : très faible fuite et haute résistance à la contamination
