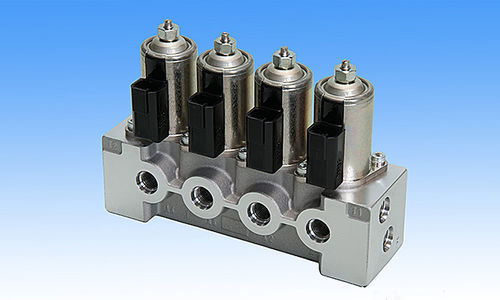

Vanne à cartouche KWE5 series

à actionneur électriquede contrôle de débiten acier

Présentation
La série KWE5A/G regroupe des vannes pilotes électriques destinées au contrôle des circuits pilotes sur machines de chantier et véhicules industriels utilisés en extérieur. Les modèles KWE5A sont équipés d'un carter en aluminium; les modèles KWE5G d'un carter en acier. Les configurations courantes comprennent de 1 à 4 cartouches ; d'autres agencements sont possibles sur demande.

Caractéristiques

• Câblage simplifié : les solénoïdes de type cartouche acceptent un connecteur enfichable pour un branchement en une seule opération.
• Installation compacte : plusieurs types de blocs-carter pour vannes à cartouche permettent d'adapter l'installation à l'espace disponible.
• Tuyauterie simplifiée : de nombreux blocs-carter disposent d'un seul port P et d'un seul port T.
• Port de dérivation : un port de dérivation optionnel permet d'alimenter d'autres circuits hydrauliques.

Spécifications (tableau)
Modèle : KWE5A (carter aluminium) / KWE5G (carter acier)
Pression max. (Port P) : KWE5A 7 MPa ; KWE5G 8,8 MPa
Pression max. (Port A — limiteur proportionnel) : sélectionnable 2 / 3 / 4 MPa
Pression max. (Port A — distributeur) : KWE5A 7 MPa ; KWE5G 8,8 MPa
Pression max. (Port T) : 1 MPa
Débit max. : limiteur proportionnel 10 L/min ; distributeur 16 L/min
Alimentation solénoïde — limiteur proportionnel : 0–0,7 A (DC24V) ou 0–1,6 A (DC12V)
Alimentation solénoïde — distributeur : DC24V ou DC12V

Applications

• Pelleteuses
• Chargeuses sur pneus
• Tractopelles
• Chargeuses sur chenilles
• Bennes basculantes
• Foreuses sur chenilles / battage de pieux
• Grues (sur chenilles / tout-terrain)
• Grues montées sur camions
• Finisseurs d'enrobé
• Manutentionnaires téléscopiques
• Moissonneuses-batteuses
• Pulvérisateurs
• Matériel forestier

Caractéristiques techniques

• Famille de produits : série KWE5 (modèles : KWE5A, KWE5G)
• Matériau du carter : KWE5A — aluminium ; KWE5G — acier
• Arrangement des vannes cartouche : couramment 1 à 4 cartouches ; autres agencements possibles
• Ports : P, A, T (de nombreux carters offrent un port P unique et un port T unique)
• Pression maximale (Port P) : KWE5A 7 MPa ; KWE5G 8,8 MPa
• Pression maximale (Port A — distributeur) : KWE5A 7 MPa ; KWE5G 8,8 MPa
• Pression maximale (Port A — limiteur proportionnel) : sélectionnable 2 / 3 / 4 MPa
• Pression maximale (Port T) : 1 MPa
• Débit maximal : limiteur proportionnel 10 L/min ; distributeur 16 L/min
• Valeurs des solénoïdes : limiteur proportionnel 0–0,7 A (DC24V) ou 0–1,6 A (DC12V) ; distributeur disponible en DC24V et DC12V
