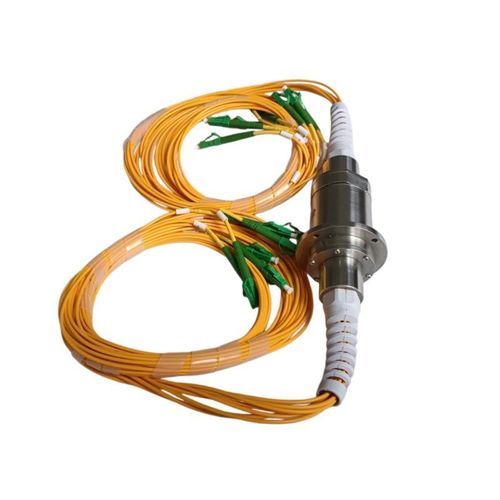

Joint rotatif pour fibre optique pour applications marines GHS025-NF-01

pour l'industrie aéronautiquepour applications industriellespour éolienne

Présentation du produit
L'anneau collecteur à fibres optiques 8 canaux (jonction tournante fibre optique / FORJ) est un dispositif de transmission rotatif de précision conçu pour une rotation continue à 360° tout en maintenant une transmission optique stable et à faible perte. Il intègre jusqu'à 8 canaux optiques indépendants dans un boîtier compact, permettant la transmission simultanée de données, vidéo ou signaux capteurs sans torsion de câbles. Ce modèle est équipé de fibre monomode (9/125 µm), de connecteurs LC/PC et de pigtails armés de 2,0 mm pour des performances fiables en environnements industriels et terrains exigeants.

Principales caractéristiques

• 8 canaux optiques indépendants – Prend en charge la transmission multi-signaux (données, vidéo, commande) dans un seul boîtier compact
• Faible perte d'insertion – ≤ 3 dB par canal, variation stable ≤ ±0,20 dB
• Grande durabilité – Durée de vie > 100 millions de révolutions
• Indice de protection IP65 – Étanche à la poussière et protégé contre les jets d'eau, adapté à une utilisation extérieure et en milieux industriels sévères
• Large plage de température – -40°C à +85°C pour environnements extrêmes
• Conception compacte – Profil peu encombrant pour intégration dans systèmes rotatifs existants
• Options personnalisables – Nombre de canaux (2–10), type de connecteur (FC/ST/SC/LC), type de fibre (monomode / multimode), longueur de câble et matériau de gaine disponibles

Spécifications techniques
Nombre de canaux : 8 (personnalisable 2–10)
Plage de longueurs d'onde : 1310 / 1550 nm
Perte d'insertion : ≤ 3 dB
Perte de retour : ≥ 45 dB
Variation de perte d'insertion : ≤ ±0,20 dB
Type de fibre : Monomode 9/125 µm
Type de connecteur : LC/PC (autres disponibles)
Pigtail fibre : Armé 2,0 mm, longueur standard 1 m
Vitesse de rotation : 0–300 rpm (personnalisable)
Température de fonctionnement : -40°C ~ +85°C
Température de stockage : -50°C ~ +90°C
Indice de protection : IP65
Durée de vie : > 100 millions de révolutions
Matériau du boîtier : Acier inoxydable / Alliage d'aluminium
Conformité RoHS : Oui

Applications

• Systèmes radar – Plateformes d'antennes rotatives nécessitant une transmission multi-canaux stable
• Télédétection & Surveillance – Caméras panoramiques/inclinables, systèmes d'imagerie thermique, stations sol UAV
• Automatisation industrielle – Tables indexées rotatives, machines d'emballage, bras robotisés
• Équipements médicaux – Scanners CT, robots chirurgicaux, systèmes d'imagerie diagnostique
• Pétrole & Gaz / Marin – Gestion de câbles ROV sous-marins, équipements de forage offshore
• Énergie éolienne – Systèmes de contrôle d'orientation des pales
• Défense & Aérospatiale – Systèmes de tourelle, lanceurs de missiles, nacelles embarquées

Modèle / Série
Modèle / Série : GHS025-NF-01 Series, version standard 8 canaux
Fibre : Monomode 9/125 µm (multimode en option)
Connecteurs : LC/PC standard (FC/ST/SC disponibles)
Perte d'insertion : ≤ 3 dB, variation ≤ ±0,20 dB
Perte de retour : ≥ 45 dB
Protection : IP65
Température de fonctionnement : -40°C à +85°C
Vitesse : 0–300 rpm (personnalisable)
Durée de vie : > 100 millions de révolutions
Boîtier : Acier inoxydable ou alliage d'aluminium
