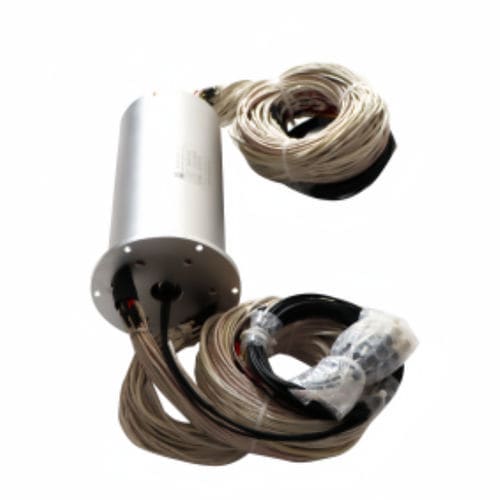

Collecteur tournant électro-optique DHS085-70-4F

de fibre optiquehybridemédical

Courte description
DHS085-70-4F anneau collecteur optoélectronique (anneau collecteur hybride optoélectronique quatre voies) capable de transmettre 4 fibres optiques et de 1 à 70 circuits électriques simultanément. Anneau collecteur conducteur de précision intégral avec boîtier en alliage d'aluminium. Les circuits électriques prennent en charge les signaux (2A), 10A et 50A ; tension jusqu'à 600 VAC/VDC.

Présentation du produit
Les anneaux collecteurs optoélectroniques utilisent des fibres optiques pour la transmission de données entre composants tournants et fixes. Ils permettent une rotation illimitée, continue ou intermittente, tout en transmettant des données de grande capacité et des signaux électriques, améliorant l'intégration mécanique et évitant les dommages aux fibres causés par les articulations tournantes. Ils peuvent être combinés avec des anneaux collecteurs électriques traditionnels pour former des ensembles hybrides photoélectriques assurant l'alimentation et la transmission de données à haute vitesse.

Applications typiques

• Robots haut de gamme
• Systèmes de convoyage de matériaux haut de gamme
• Tourelles rotatives sur véhicules militaires
• Systèmes de télécommande
• Antennes radar
• Détection par fibre optique et autres plateaux tournants (tables de taux)
• Transmission et contrôle de vidéos haute vitesse, signaux numériques et analogiques
• Systèmes médicaux
• Systèmes de vidéosurveillance
• Systèmes de sécurité nationaux ou internationaux
• Systèmes d'exploitation pour sous-marins
• Équipements d'éclairage de secours
• Matériel d'exposition/présentation

Détails du produit (paramètres principaux)
Modèle : DHS085-70-4F
Nombre de circuits : 70
Température de fonctionnement : -40°C ~ +65°C
Courant nominal : personnalisable
Humidité de fonctionnement : ≤70%
Tension nominale : 0 ~ 240 VAC/VDC
Niveau de protection : IP54
Résistance d'isolement : ≥1000 MΩ @ 500 VDC
Matériau du boîtier : Alliage d'aluminium
Rigidité diélectrique : 1500 VAC @ 50Hz, 60s, 2mA
Matériau des contacts électriques : Métal précieux
Variation de la résistance dynamique : ≤10 mΩ
Spécification des fils : Fil flexible toronné étamé, isolation en Téflon colorée
Vitesse de rotation : 0 ~ 600 rpm
Longueur des fils : 500 mm + 20 mm

Caractéristiques / spécifications techniques

• Transmission : 4 fibres optiques + 1 à 70 circuits électriques
• Voies électriques supportées : signal (2A), 10A, 50A ; jusqu'à 600 VAC/VDC
• Nombre de circuits : 70
• Température de fonctionnement : -40°C ~ +65°C
• Courant nominal : personnalisable
• Humidité de fonctionnement : ≤70%
• Tension nominale : 0 ~ 240 VAC/VDC
• Niveau de protection : IP54
• Résistance d'isolement : ≥1000 MΩ @ 500 VDC
• Matériau du boîtier : Alliage d'aluminium
• Rigidité diélectrique : 1500 VAC @ 50Hz, 60s, 2mA
• Matériau des contacts électriques : Métal précieux
• Variation de la résistance dynamique : ≤10 mΩ
• Fils : Fil flexible toronné étamé, isolation en Téflon colorée
• Vitesse de rotation : 0 ~ 600 rpm
• Longueur des fils : 500 mm + 20 mm
