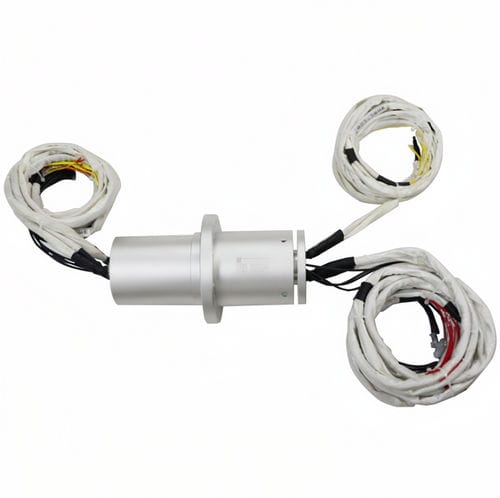

Joint rotatif pour fibre optique hybride DHS095-27-4F

pour applications industriellesd'aluminiumhybride

Description courte
Collecteur tournant hybride combinant 4 canaux de fibre optique (monomode/multimode) et jusqua 27 circuits électriques/signal pour une rotation continue ou intermittente à 360 degrés. Conçu pour transmettre des données optiques haute capacité et des alimentations/signaux entre éléments fixes et tournants tout en réduisant les contraintes mécaniques sur les fibres et en simplifiant lintegraton du système.

Paramètres principaux

• Modèle : DHS095-27-4F
• Nombre de circuits : 27
• Canaux optiques : 4 (monomode / multimode supportés)
• Température de fonctionnement : -40°C à +65°C
• Humidité de fonctionnement : ≤70%
• Tension nominale : 0–240 VAC/VDC
• Courant nominal : personnalisable
• Indice de protection : IP54
• Résistance d'isolement : ≥1000 MΩ @500 VDC
• Tenue d'isolement : 1500 VAC @50Hz, 60 s, fuite 2 mA
• Matériau du boîtier : alliage daluminium
• Matériau des contacts électriques : métal précieux
• Variation de résistance dynamique : ≤10MΩ
• Fils : isolation Teflon colorée & conducteur étamé flexible, longueur 500 mm + 20 mm
• Vitesse de rotation : 0–600 tr/min

Caractéristiques

• Transmission des signaux fibre monomode ou multimode en parallèle avec plusieurs canaux électriques
• Connecteurs optiques disponibles : FC, SC, ST, SMA ou LC (PC et APC) ; transmission hybride de puissance, commande et signaux de faible puissance
• Peut être associé à des bagues collectrices électriques traditionnelles pour former des anneaux bus photoélectriques transmettant puissance et données haute vitesse
• Transmission optique sans contact électrique sur les voies fibres ; pas dusure par frottement des coeurs de fibre, longue durée de vie (jusquà 100 millions de révolutions pour certains coeurs)
• Fiable, sans fuite et immunisé contre les interférences électromagnétiques, adapté aux transmissions optiques longue distance

Dessin du produit
Des dessins et images du produit pour la série DHS095 sont disponibles à titre de référence pour linstallation et lintégration (illustratifs).

Spécifications techniques

• Modèle : DHS095-27-4F (série DHS095)
• Canaux optiques : 4 (monomode / multimode)
• Circuits électriques/signaux : jusquà 27 circuits
• Plage de température de fonctionnement : -40°C à +65°C
• Tension nominale : 0–240 VAC/VDC
• Indice de protection : IP54
• Résistance disolement : ≥1000 MΩ @500 VDC
• Tenue disolement : 1500 VAC @50Hz pendant 60 s, fuite 2 mA
• Matériau des contacts : métal précieux
• Fils : isolation Teflon colorée & conducteur étamé flexible, longueur 500 mm + 20 mm
• Vitesse de rotation : 0–600 tr/min
