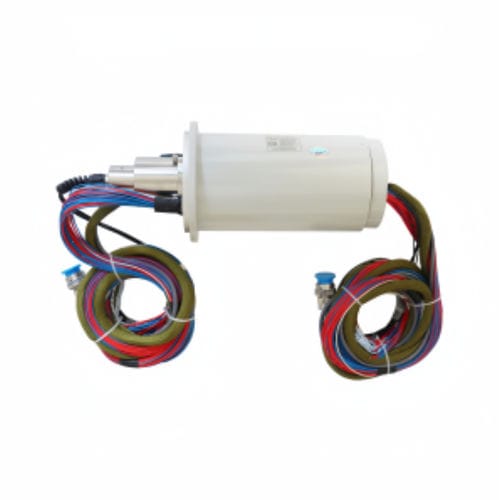

Collecteur tournant hybride DHS130-56-5F

de fibre optiqueélectro-optiqueà capsule

Brève description
Série DHS130 bague collectrice photoélectrique 5 canaux fibre optique

Vue d'ensemble
La série DHS130 de bagues collectrices photoélectriques 5 entrées / 5 sorties transmet 5 fibres optiques et de 1 à 56 circuits électriques simultanément. Il s'agit d'une bague collectrice conductrice intégrée avec une structure en alliage d'aluminium. Les circuits électriques prennent en charge les signaux (2A), 10A, 50A et des tensions jusqu'à 600VAC/VDC.

Application et fonctionnalité
Les bagues collectrices photoélectriques permettent une rotation continue à 360° tout en garantissant la transmission ininterrompue de l'alimentation et des données en fibre optique. Elles utilisent des fibres optiques pour le transfert de données à grande capacité entre éléments rotatifs et fixes. Adaptées à une rotation continue illimitée ou intermittente, elles facilitent l'intégration mécanique et protègent les fibres optiques des dommages liés à la rotation des jonctions.

Nos atouts

• Caractéristiques produit : indice de protection IP ; adaptées aux environnements extrêmes ; variantes antidéflagrantes disponibles ; faibles besoins de maintenance ; intégration de canaux haute fréquence ; modèles standards et personnalisés ; prise en charge de la transmission vidéo HD à haute fréquence d'image ; rotation continue 360° ; intégration des joints tournants et d'Ethernet ; compatibles avec systèmes entièrement cardanés ; intégration de capsules anti-torsion ; conçues pour une longue durée de service.
• Capacités de l'entreprise : services OEM et ODM ; équipes professionnelles de R&D et de production ; installations d'usine avec zones de production et R&D pour répondre aux exigences clients variées.
• Service après-vente et support technique : support après-vente et technique fourni ; fournisseur qualifié sur le long terme pour plusieurs unités militaires, instituts de recherche et entreprises.

Schéma de référence du produit
Exemple de modèle : DHS100-18-4F (schéma indicatif fourni à titre de référence)

Caractéristiques / Spécifications techniques

• Dénomination du modèle : DHS130-56-5F (configuration représentative)
• Série : série DHS130
• Nombre de circuits : 56
• Température de fonctionnement : -40°C ~ +65°C
• Courant nominal : personnalisable (prend en charge divers courants dont signal 2A, 10A, 50A)
• Humidité de fonctionnement : ≤70%
• Tension nominale : 0 ~ 240 VAC/VDC
• Niveau de protection : IP54
• Résistance d'isolement : ≥1000 MΩ @ 500 VDC
• Résistance diélectrique : 1500 VAC @ 50 Hz, 60 s, 2 mA
• Matériau du boîtier : alliage d'aluminium
• Matériau de contact électrique : métal précieux
• Variation de résistance dynamique : ≤10 mΩ (typique)
• Spécification des fils : conducteurs souples étamés, isolation en Téflon colorée
• Vitesse de rotation : 0 ~ 600 tr/min
• Longueur des fils : 500 mm + 20 mm
