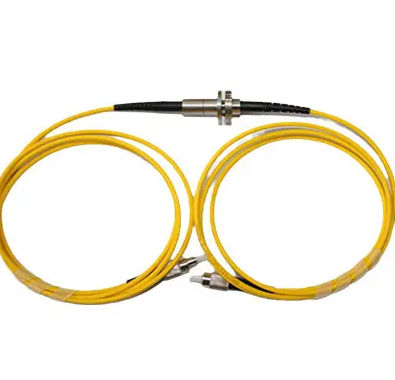

Joint rotatif pour fibre optique à arbre plein HS-1F-002médicalpour la robotiquede vidéosurveillance
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Construction
- à arbre plein
- Applications
- médical, pour la robotique, de vidéosurveillance, pour antenne radar, sous-marin, industriel
- Autre caractéristique
- IP54, à montage pendulaire, sans contact
- Nombre de canaux
1 unit
Description
Brève description
Applications typiques
Description de dénomination du produit
Caractéristiques / spécifications techniques
Options et personnalisation
- Ingiant HS-1F-002 est un joint rotatif à fibre optique pour systèmes monomode ou multimode, permettant une transmission optique bidirectionnelle continue.
- Conception sans contact et structure entièrement fermée pour une rotation à grande vitesse et une longue durée de vie opérationnelle.
- Longueur de fibre standard sur l’unité : 1,1 m (pigtail personnalisables).
Applications typiques
- Robotique industrielle et robotique haut de gamme
- Systèmes de manutention et de convoyage de précision
- Tourelles rotatives et postes d’armement sur véhicules militaires
- Systèmes de télécommande, plateformes radar et antennes
- Capteurs à fibre optique, plateaux vidéo haute vitesse et plates-formes de distribution de signal
- Équipements d’imagerie médicale et systèmes de surveillance vidéo
- Systèmes d’opérations sous-marines et éclairage d’urgence
- Équipements d’exposition/affichage et autres plates-formes rotatives de précision
Description de dénomination du produit
- Type de produit : HS — anneau de glissement à arbre solide
- Channels : nombre + F (nombre de canaux optiques, ex. 1F, 3F)
- Type de fibre : 9/125 (monomode), 50/125 ou 62,5/125 (multimode)
- Longueurs d’onde de travail : 850 nm, 1310 nm, 1550 nm
- Pigtail : 1,2 m standard (S = selon spécification client) ; encapsulation blindée en option ; connecteurs : FC / ST / SC / LC / N = sans connecteur ; finitions d’extrémité : PC (plat), APC (inclinée)
- Exemple de référence : HS-3F-50/125-S-Φ2.0K-FC/PC
Caractéristiques / spécifications techniques
- Nombre d’anneaux : 1 anneau (personnalisable)
- Bande passante : ±50 nm
- Plage de longueurs d’onde : 850 ~ 1550 nm
- Perte d’insertion maximale : ≤ 1,5 dB
- Fluctuation de perte d'insertion : ≤ 0,5 dB
- Perte de retour : ≥ 50 dB
- Puissance admissible : ≤ 23 dBm
- Type de fibre standard : 9/125 (monomode)
- Tenue à la traction : ≤ 12 N
- Vitesse maximale de rotation : 2000 tr/min
- Durée de vie estimée : ≥ 200 millions de tours
- Température de service : -20 ~ +60 °C
- Température de stockage : -45 ~ +85 °C
- Poids : env. 15 g
- Indice de protection : IP54 (IP65, IP67 en option)
- Norme vibration et choc : GBJ150
Options et personnalisation
- Configuration de canaux, type de fibre et terminaisons connecteurs sur demande.
- Niveau d’étanchéité (IP65/IP67), longueur de pigtail et encapsulation blindée peuvent être spécifiés selon les contraintes environnementales ou mécaniques.
- Plans techniques (2D/3D) et fiches techniques disponibles pour intégration et projets OEM.
