Actionneur électrique 34-21 series

linéairepas à pasà vis coulissante

Présentation

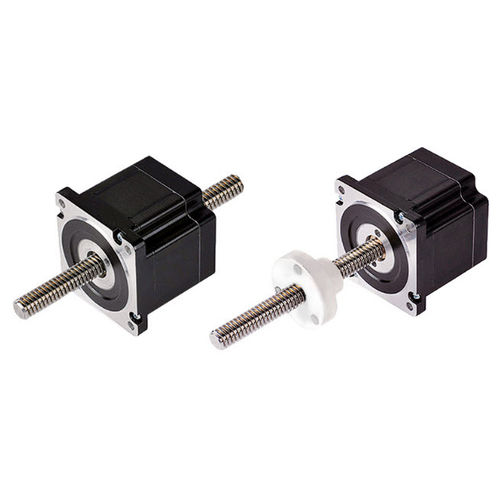

L'actionneur linéaire à vis d'entraînement pas à pas Taille 34 [86 mm] est le plus grand de la gamme et peut fournir jusqu'à 2270 N de poussée continue. Le produit est disponible en deux formats : Externe et Non Captif.

Caractéristiques du moteur
Moteur | Tension [V] | Courant [A] [RMS] | Résistance [Ω] | Inductance [mH] | Masse [g] | Lead Wire No. | Longueur du moteur [mm]
34-2113 | 12 | 1.3 | 9.2 | 71 | 2370 | 4 | 76
34-2130 | 5.7 | 3 | 1.9 | 15 | 2370 | 4 | 76
34-2155 | 2.85 | 5.5 | 0.52 | 4.5 | 2370 | 4 | 76

Remarque
Classe d'isolation moteur : B. Élévation de température du moteur : 80 °C. Température ambiante d'utilisation : -20℃ ~ 55℃.

Vis mères disponibles et déplacement par pas
Diamètre vis [pouce] | Diamètre vis [mm] | Avance [pouce] | Avance [mm] | Code d'avance | Déplacement par pas @ 1.8° [mm]
0.625 | 15.875 | 0.1 | 2.54 | K | 0.0127
0.625 | 15.875 | 0.125 | 3.175 | L | 0.0159
0.625 | 15.875 | 0.2 | 5.08 | R | 0.0254
0.625 | 15.875 | 0.25 | 6.35 | S | 0.0318
0.625 | 15.875 | 0.5 | 12.7 | Y | 0.0635
0.625 | 15.875 | 1 | 25.4 | Z | 0.127
* Valeur tronquée
* Les paramètres d'enroulement du moteur et la longueur de la vis peuvent être personnalisés selon les exigences du client.

Plans dimensionnels

• Externe : image produit et plan de cotes externe (images disponibles sur la page)
• Non Captif : image produit et plan de cotes non‑captif (images disponibles sur la page)

Courbes vitesse‑poussée
Image fournie présentant les courbes vitesse‑poussée pour la taille 34.

Options

• Usinage de l'extrémité de la vis : options d'usinage de l'extrémité disponibles.
• Revêtement Téflon : pour combinaisons vis‑écrou sans graisse, revêtement Téflon disponible. Le Téflon peut prolonger la durée de vie et améliorer la génération de poussée par rapport aux vis en SUS classiques. Application possible sur toute la gamme de vis et sur tous les types d'actionneurs (Externe, Non Captif, Electric Cylinder, Kaptive). Possibilité de combiner avec un écrou anti‑backlash.
• Option codeur : résolutions (CPR) disponibles : 64, 100, 200, 500, 1000, 1800, 2000, 2500, 3600, 4000, 5000, 7200, 8000, 10000. Sorties single‑ended et différentielles selon résolution.
• Frein à coupure d'alimentation (disponible pour moteur Taille 34) : Tension nominale DC 24V ±5% ; Résistance 69Ω ±10% ; Puissance 12W ; Couple de maintien >6 N·m ; Classe d'isolation B ; Résistance d'isolement >100 MΩ (DC500V) ; Tenue diélectrique AC 1000V pour 1 s ; Temps de rétraction 50 ms ; Temps de libération 50 ms ; Jeu angulaire 1° ; Cycles frein d'urgence 200 ; Durée de vie 500 000 cycles ; Niveau sonore <60 dB.

Caractéristiques / spécifications techniques

• Série : Taille 34 (86 mm)
• Type : actionneur linéaire à vis d'entraînement avec moteur pas à pas
• Formats : Externe, Non Captif
• Poussée continue : jusqu'à 2270 N
• Vis mère : diamètre 0.625 in (15.875 mm) avec avances 0.1, 0.125, 0.2, 0.25, 0.5, 1 in (codes K, L, R, S, Y, Z)
• Déplacement par pas (@1.8°) : 0.0127 mm à 0.127 mm selon avance
• Moteurs compatibles (exemples) : 34‑2113 (12 V, 1.3 A RMS, R=9.2 Ω, L=71 mH, masse 2370 g, longueur 76 mm), 34‑2130 (5.7 V, 3 A, R=1.9 Ω, L=15 mH, masse 2370 g, longueur 76 mm), 34‑2155 (2.85 V, 5.5 A, R=0.52 Ω, L=4.5 mH, masse 2370 g, longueur 76 mm)
• Résolutions d'encodeur disponibles jusqu'à 10000 CPR
• Frein disponible (voir options pour spécifications)
• Température d'utilisation : -20℃ ~ 55℃
• Classe d'isolation moteur : B (élévation température 80℃)
