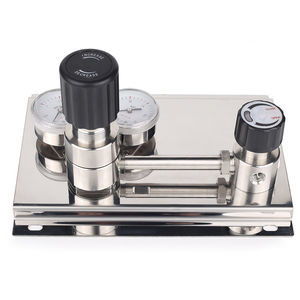

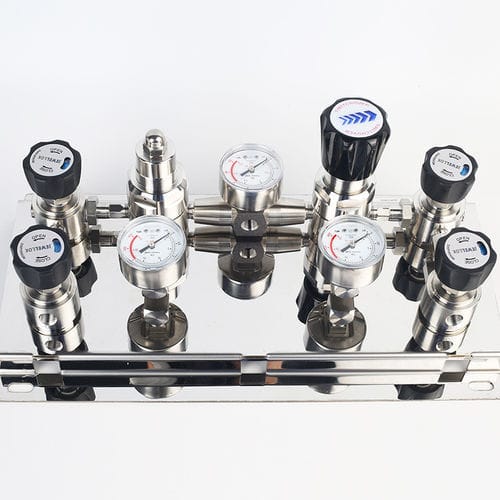

Manifold multivoie JW-300

en acier inoxydable 316Lpour gazinverseur de débit

Description
Système de collecteur de commutation de gaz semi-automatique, panneau de collecteur de commutation manuel et carte de commutation automatique à un étage. Ces systèmes assurent une alimentation continue en gaz en basculant d'une source pleine vers une source de secours sans interrompre le débit. Ils sont adaptés aux laboratoires, usines et établissements médicaux nécessitant une alimentation en gaz fiable.

Types de systèmes

• Système de commutation de gaz semi-automatique : commute automatiquement vers la source de secours lorsque la source principale est vide ; nécessite une intervention manuelle pour réinitialiser après remplacement de la source vide.
• Panneau de commutation manuel : l'opérateur commute manuellement entre les sources de gaz (vannes, commandes). Option simple et économique pour usages non critiques.
• Carte de commutation automatique mono-étage : système entièrement automatique qui commute entre les sources et réduit la pression en une seule étape ; adapté aux installations simples et facile d'entretien.

Détails du produit

• Lieu d'origine : Guangdong, Chine (continentale)
• Nom de marque : Jewellok
• Certification : CE
• Numéro de modèle : JW-300
• Quantité minimum de commande : 1 à 9 ensembles
• Prix : Négociable
• Détails de l'emballage : Emballage d'exportation
• Capacité d'approvisionnement : 5000 ensembles / semaine

Résumé fonctionnel
Convient aux bouteilles de gaz haute pression et à l'alimentation en gaz avec décharge de pression des deux côtés. Changement automatique permettant une alimentation continue en gaz, avec fonction de purge. Pression d'entrée maximale jusqu'à 20.7 MPa (3000 psi) selon configuration. Assemblage testé en atelier propre, adapté aux gaz de haute pureté (analyses, laboratoires).

Spécifications (présentation tabulaire)
Pression d'entrée maximale : 2200, 3000 psig
Plage de pression de sortie : 0~25, 0~50, 0~100, 0~150, 0~250 psig
Température de fonctionnement : -40° F ~ +165° F (-40°C ~ +74°C)
Cv : 0.14
Siège de soupape : PU, PTFE, FCTFE
Matériau du corps : 316L
Diaphragmes : 316L
Taille du manomètre : 2 pouce
Port : SHENZHEN

Liste de matériel (détails)
Matériau du corps : Acier inoxydable 316L
Siège de soupape : PU, PTFE, PCTFE
Diaphragme : Acier inoxydable 316L
Connexion d'entrée : 1/4" NPT (F)
Connexion de sortie : 1/4" NPT (F)

Caractéristiques de conception

• Régulateur de pression pour gaz spécial
• Soupape de décharge équipée
• Régulateur de pression et tuyau soumis à test de pression et test de fuite
• Manomètre inox 2 pouces, lecture claire
• Bouton des vannes à membrane avec marquage marche/arrêt

Caractéristiques / spécifications techniques

• Modèle / série : JW-300
• Pression d'entrée maximale : 2200 psig ou 3000 psig (selon configuration ; mentionnée 20.7 MPa = 3000 psi)
• Plage de pression de sortie : 0~25, 0~50, 0~100, 0~150, 0~250 psig
• Température de fonctionnement : -40°C ~ +74°C (-40°F ~ +165°F)
• Taux de fuite : 2 x 10^-8 atm.cc/sec He
• Cv : valeurs mentionnées 0.14 (tableau) et 0.08 (autre section)
• Matériau du corps : Acier inoxydable 316L
• Siège de soupape : PU, PTFE, PCTFE (également FCTFE mentionné)
• Diaphragmes : 316L
• Taille du manomètre : 2 pouces
• Connexions : entrée/sortie typiques 1/4" NPT (F) (autres options listées : 3/8", 1/2" selon configuration)
• Options fonctionnelles : vidange/purge, capteur de pression, différents types de raccords et matériaux de corps (inoxydable, nickelé, laiton, etc.)
• Gaz compatibles (exemples listés) : N2 (azote), O2 (oxygène), H2 (hydrogène), C2H2 (acétylène), CH4 (méthane), Ar (argon), He (hélium), Air
