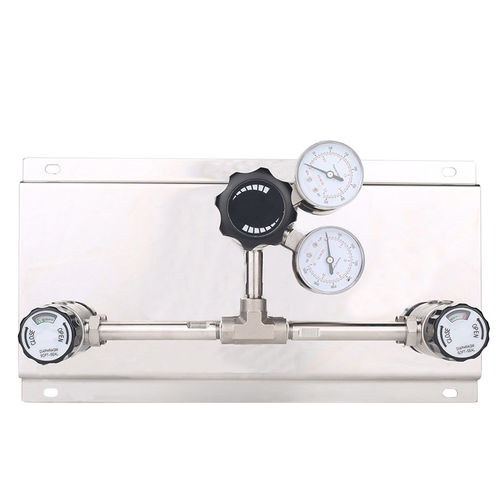

Unité de régulation de gaz pour gaz de ultra haute pureté JW100

automatique

Product Details

• Lieu d'origine : Guangdong, Chine (continent)
• Marque : Jewellok
• Certification : CE
• Modèle / Série : JW100
• Quantité minimale : ≥1 jeu
• Capacité de fourniture : 5000 jeux/semaine
• Emballage : emballage export

Highlights

• Tableau de contrôle pour gaz spéciaux haute pression et fort débit
• Vannes à membrane pour faible volume interne et isolation étanche
• Collecteur de changement semi-automatique avec fonction de purge

Key Specifications (table)

• Pression d'entrée maximale : 2200 psi ou 3000 psi (20,7 MPa)
• Plages de pression de sortie : 0–25, 0–50, 0–100, 0–150, 0–250 psig
• Température de fonctionnement : -40°C à +74°C (-40°F à +165°F)
• Taux de fuite : 2 x 10-8 atm·cc/sec He
• Cv (rapporté) : 0,14 (table) / 0,08 (spécification produit)
• Matériaux siège de vanne : PU, PTFE, PCTFE
• Corps / diaphragme : acier inoxydable 316L
• Manomètre : 2" inox

Description
La série JW100 est un dispositif de changement semi-automatique avec vannes à membrane, conçu pour l'alimentation continue et sûre de gaz spéciaux à haute pression en environnement industriel et de laboratoire. La vanne à membrane isole le circuit gaz, minimisant les fuites et la contamination, et offre un faible volume interne adapté aux applications haute pureté. Le panneau intègre régulateurs, manomètres et logique de bascule pour maintenir une pression de sortie stable jusqu'à 3000 psi.

Additional Notes
Convient pour des bouteilles jumeleées haute pression avec basculement automatique et fonction de purge. Construit et testé pour la résistance à la corrosion; assemblage et test d'étanchéité en atelier propre. Usages types : laboratoires, analyse de gaz, alimentation haute pureté.

Product Specifications (listed)

• Pression d'entrée max : 3000 psi ou 2200 psi
• Pression de sortie max : options 25, 50, 100, 150, 250 psi
• Température de fonctionnement : -40°C à +74°C
• Taux de fuite : 2 x 10-8 atm·cc/sec He
• Cv : 0,08–0,14 selon configuration

Design Features

• Régulateurs et tuyauterie soumis à test de pression et d'étanchéité
• Équipé d'une soupape de sécurité pour protection contre la surpression
• Manomètres inox 2" pour lecture claire
• Manettes des vannes à membrane marquées ON/OFF
• Conception modulaire pour options spécifiques gaz et surveillance à distance

Material List

• Corps : acier inoxydable 316L
• Diaphragme : acier inoxydable 316L
• Sièges de vanne : PU, PTFE, PCTFE
• Raccords entrée/sortie : typ. 1/4" NPT (F) (autres options disponibles)

Ordering Information (summary)
Série : JW100 dispositif de changement semi-automatique. Options fonctionnelles : avec/sans purge, distribution de purge, capteur de pression, basculement automatique. Options de raccord : 1/4" NPT(F) / 1/4" soudure, 1/4" tube / 1/4" NPT(M), 3/8" etc. Codes matériau : S = inox, C = nickelé, autres sur demande. Codes pression entrée : H = 3000 psi, M = 2200 psi, L = 1000 psi. Codes gaz : -N2, O2, H2, C2H2, CH4, Ar, He, Air.

Technical specifications

• Modèle / Série : JW100
• Origine : Guangdong, Chine
• Certification : CE
• Pression d'entrée max : jusqu'à 3000 psi (20,7 MPa)
• Plages de sortie : 0–25 à 0–250 psig
• Température de fonctionnement : -40°C à +74°C
• Fuite : 2 x 10-8 atm·cc/sec He
• Matériaux : acier inox 316L, sièges PU/PTFE/PCTFE
• Applications : semi-conducteurs, pharmaceutique, chimie, laboratoires, chromatographie en phase gazeuse, lasers, salles blanches
