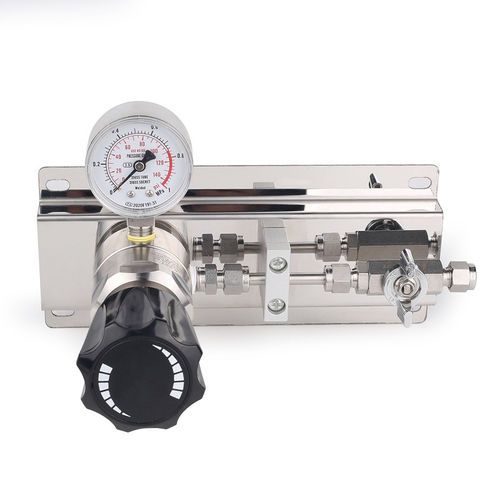

Unité de régulation de gaz pour gaz de ultra haute pureté JW-400

Détails du produit

• Lieu d'origine : Guangdong, Chine (continent)
• Nom de la marque : Jewellok
• Certification : CE
• Numéro de modèle : JW-400
• Quantité minimale de commande : 1 – 9 pièces
• Prix : Négociable
• Détails d'emballage : Chaque pièce dans un sac PP, puis dans une petite boîte, extérieurement en carton.
• Capacité d'approvisionnement : 5000 pièces par semaine
• Points forts : panneau de contrôle de gaz, panneau de régulation de pression

Description
Le panneau régulateur de commutation semi-automatique pour bouteilles de gaz haute pureté JW-400 assure un approvisionnement continu en gaz en passant d'une bouteille à l'autre lorsque la pression descend sous un seuil prédéfini. Il s'adresse aux applications industrielles et de laboratoire nécessitant une alimentation continue et à faible contamination.

Le panneau intègre vannes d'entrée, régulateurs de haute précision, manomètres et mécanisme de commutation semi-automatique qui détecte la décharge d'une bouteille et transfère l'alimentation vers la bouteille de secours avec une intervention minimale. L'opérateur peut remplacer une bouteille vide sans arrêter l'installation aval ; un réarmement manuel peut être nécessaire après remplacement.

Conçu pour l'azote, l'hélium, l'argon et autres gaz de haute pureté, l'appareil minimise la contamination grâce aux pièces en contact avec le fluide en acier inoxydable 316L et aux sièges et joints adaptés. Les fonctionnalités typiques comprennent des manomètres, des soupapes de sûreté et, en option, des alarmes ou indicateurs d'état des bouteilles.

Spécifications (résumé)
Matériau : 316L SS
Pression d'entrée maximale (général) : 3000, 2200, 500 PSI
Pression d'entrée maximale alternative (tableau) : 500, 3000 psig
Plages de pression de sortie : 0-25, 0-50, 0-100, 0-250, 0-500 PSI
Température de fonctionnement : -23 ~ +74 °C (également indiquée -40°F à 165°F / -40°C à 74°C)
Gaz appliqués : Gaz purs, gaz standards, gaz corrosifs, etc.
Matériau du bonnet : SS316L
Matériaux des sièges : PCTFE, PTFE, Vespel
Ressort : SS316L
Joints toriques : Viton
Filtre tamis : 316L (10 mm ou options µm)

Paramètres techniques (d'après les tableaux)
Pression d'entrée maximale : 500, 3000 psig
Plages de pression de sortie : 0~25, 0~50, 0~100, 0~250, 0~500 psig
Pression d'essai de sécurité : 1,5 fois la pression d'entrée maximale
Température de fonctionnement : -40°F à 165°F / -40°C à 74°C
Taux de fuite vis-à-vis de l'atmosphère : 2*10-8 atm cc/sec He
Valeur Cv : 0,14

Matériaux des pièces (détaillé)
Corps : 316L
Bonnet : 316L
Diaphragme : 316L
Filtre tamis : 316L (10 mm)
Siège : PCTFE, PTFE, Vespel
Ressort : 316L
Noyau de soupape : 316L

Applications / Détails de la série (extraits du tableau produit)
Série : JW-400 — adaptée pour la canalisation secondaire et le contrôle du débit de gaz ; configurations de pression d'entrée disponibles selon options H/M/L (exemples : H:1000 PSI / M:500 PSI / L:300 PSI). Options de raccordement entrée/sortie : divers embouts et soudures et tailles O.D. (exemples : barb 6 mm, soudure 1/4", O.D. 1/4", O.D. 3/8", 8 mm, 10 mm, O.D. 1/2"). Gaz typiques : N2, H2, C2H2, CH4, AR, HE, Air. Entretien régulier et contrôles d'étanchéité recommandés pour garantir pureté et fiabilité.
