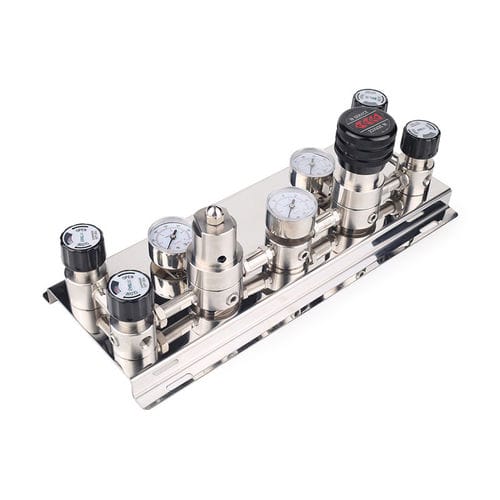

Manifold multivoie JW-200

en inox 316pour gazpour appareil médical

Présentation Le collecteur de commutation automatique de gaz JW-200 assure une alimentation ininterrompue en gaz en basculant automatiquement entre des banques de bouteilles ou des sources lorsque l'alimentation principale est épuisée. Destiné aux laboratoires, procédés industriels et applications analytiques/médicales nécessitant des gaz haute pureté. L'ensemble comprend le corps collecteur, régulateurs de pression, vannes, capteurs et modules optionnels de purge/alarme ou d'affichage.

Détails du produit

• Lieu d'origine : Guangdong, Chine (continentale)
• Marque : Jewellok
• Certifications : CE ; ISO9001:2008
• Référence : JW-200
• Quantité minimum de commande : 1-9 pièces
• Prix : Négociable

Principales caractéristiques

• Série JW-200 en acier inoxydable (316L) pour commutation haute pression adaptée aux gaz haute pureté (O2, N2, Ar, He, H2, CO2, etc.).
• Pression d'entrée maximale jusqu'à 20,7 MPa (3000 psi).
• La commutation automatique assure une alimentation continue de bouteilles vides vers pleines.
• Fonction de purge intégrée pour la vanne à diaphragme et voies de purge configurables.
• Fourni en règle générale avec trois régulateurs de la série Jewellok ; autres régulateurs compatibles.
• Connexions pour bouteilles configurables (ex. 1*1, 2*2, 3*, 4*4) selon les besoins d'installation.
• Conception résistante à la corrosion et assemblage en atelier propre pour analyses en laboratoire et usage haute pureté.

Spécifications (résumé) Pression d'entrée maximale : 3000 psig
Plages de pression de sortie : 0~25, 0~50, 0~100, 0~250 psig (différentes plages disponibles)
Température de service : -40 ~ +74 °C (-40°F à 165°F)
Gaz applicables : Gaz haute pureté, gaz standards, gaz corrosifs selon configuration
Certificat : ISO9001:2008 ; CE
Matériau du corps : SS316, laiton nickelé (selon série)
Garantie : 1 an
Unités vendues : Article unique
Dimensions emballage : 36 x 15 x 26 cm
Poids brut unitaire : 7,87 kg
Type d'emballage : Boîte PP + carton d'exportation

Description du produit Série JW-200 collecteur de commutation pour gaz spéciaux haute pression en acier inoxydable, conçu pour l'oxygène, l'azote, l'argon, l'hélium, l'hydrogène, le CO2 de haute pureté. Convient aux bouteilles haute pression sur les deux entrées ; la commutation automatique et la fonction de purge garantissent une alimentation continue fiable. Pression d'entrée maximale 20,7 MPa (3000 psi). Conception anticorrosion et assemblage/test en atelier propre adaptés aux laboratoires et analyses haute pureté.

Paramètres techniques Pression d'entrée maximale : 500, 3000 psig (selon modèle)
Plages de pression de sortie : 0~25, 0~50, 0~100, 0~250, 0~500 psig (varie selon modèle)
Pression d'essai de sécurité : 1,5 × pression d'entrée maximale
Température de fonctionnement : -40°C à 74°C / -40°F à 165°F
Taux de fuite vers l'atmosphère : 2 x 10^-8 atm cc/sec He
Valeur Cv : 0.14

Matériaux des pièces Corps : 316L
Chapeau : 316L
Diaphragme : 316L
Filtre : 316L (10 mm)
Siège : PCTFE, PTFE, Vespel (options)
Ressort : 316L
Cœur de soupape : 316L

Matrice d'application / série Série : JW-200 — exemples de connexions entrée/sortie : 6 mm barb / 1/4" O.D. / 8 mm barb / 3/8" O.D. ; sorties : soudure 1/4", soudure 3/8", soudure 5/16", 1/4" O.D. ; pressions d'entrée typiques H:1000 psi, M:500 psi, L:300 psi ; pressions de sortie réglables (25, 50, 100, 150, 250 psi) selon configuration. Gaz compatibles : O2, H2, C2H2, CH4, Ar, He, N2, Air (selon port/série).

Remarques Fabrication personnalisée possible pour systèmes de distribution de gaz sur mesure. L'installation doit prendre en compte le type de gaz, le débit et les exigences de pression. Maintenance régulière recommandée : contrôles d'étanchéité, calibration des capteurs et inspection périodique des vannes.
