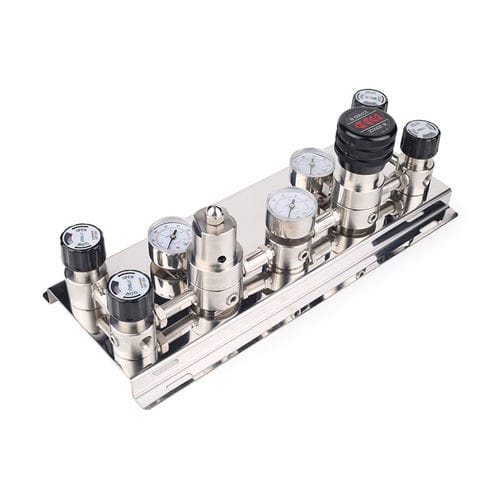

Manifold multivoie JW-200

en inox 316 Lpour gazà connexion multiple

Détails du produit
Lieu d'origine : Guangdong, Chine (continentale); Marque : Jewellok; Certification : CE; Référence : JW-200; Quantité minimale de commande : 1-9 pièces; Prix : négociable

Brève description
Les collecteurs de commutation pour gaz spéciaux en acier inoxydable haute pression assurent un approvisionnement continu en gaz haute pureté (O2, N2, Ar, He, H2, CO2) en reliant plusieurs bouteilles et en basculant automatiquement sur une source pleine lorsque l'une est vide. Conçus pour des alimentations en gaz ininterrompues et sensibles à la contamination en milieu industriel et de laboratoire.

Description du produit (série JW-200)
La série JW-200 est un collecteur de commutation haute pression en acier inoxydable pour banques de bouteilles, avec évacuation de pression des deux côtés. Il assure un basculement automatique pour une alimentation continue et intègre une fonction de purge pour la vanne à membrane. Pression d'entrée maximale jusqu'à 20,7 MPa (3000 psi). Assemblé et testé en atelier propre pour les applications nécessitant une haute pureté telles que l'analyse des gaz et les procédés semi-conducteurs.

Caractéristiques principales

• Fonction de purge pour la vanne à membrane
• Fournie avec trois détendeurs de la série Jewellok (compatibles avec d'autres détendeurs)
• Configurations d'alimentation continue configurables : 1×1, 2×2, 3×3, 4×4
• Détection et basculement automatiques pour maintenir un flux ininterrompu

Paramètres techniques (résumé)

• Pression d'entrée maximale : 500, 3000 psig (20,7 MPa)
• Options de pression de sortie : 0~25, 0~50, 0~100, 0~250, 0~500 psig
• Pression d'essai de sécurité : 1,5 × pression d'entrée maximale
• Température de fonctionnement : -40°C à 74°C (-40°F à 165°F)
• Taux de fuite par rapport à l'atmosphère : 2×10-8 atm cc/sec He
• Valeur Cv : 0,14

Matériaux et construction

• Matériau : acier inoxydable 316L
• Corps, chapeau, diaphragme, ressort, noyau de vanne : 316L
• Filtre : 316L (10 mm)
• Sièges : PCTFE, PTFE, Vespel

Emballage et garantie
Unité de vente : article unique; Taille du colis : 36 x 15 x 26 cm; Poids brut : 7,87 Kg; Type d'emballage : boîte PP + carton d'exportation; Garantie : 1 an

Applications et utilisations
Convient aux gaz de haute pureté et gaz spéciaux tels que O2, N2, Ar, He, H2, CO2. Utilisations typiques : alimentation en gaz de laboratoire, production de semi-conducteurs, systèmes de gaz médicaux, approvisionnement en gaz pour soudage/industrie, analyse de gaz et systèmes énergie renouvelable/hydrogène.

Spécifications / Données techniques

• Modèle : JW-200
• Matériau : 316L SS
• Pression d'entrée maximale : 500, 3000 psig (20,7 MPa)
• Options de pression de sortie : 0~25, 0~50, 0~100, 0~250, 0~500 psig
• Température de fonctionnement : -40°C à 74°C (-40°F à 165°F)
• Gaz applicables : gaz haute pureté, gaz standard, gaz corrosifs
• Certificats : ISO9001:2008, CE
• Matériaux du corps : SS316 et laiton nickelé (selon configuration)
• Taux de fuite (par rapport à l'atmosphère) : 2×10-8 atm cc/sec He
• Valeur Cv : 0,14
• Filtre : 316L (10 mm)
• Sièges : PCTFE, PTFE, Vespel
• Connexions : multiples options d'entrée/sortie (raccords barb 6/8/10 mm, 1/4", 3/8", 1/2" soudure ou tube O.D.)
