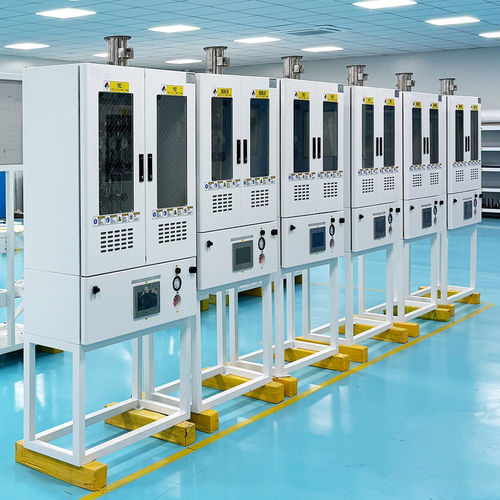

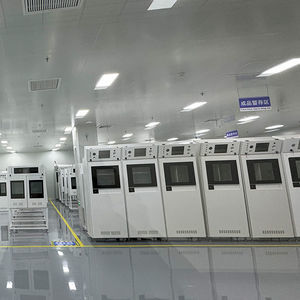

Système de distribution de gaz JW-200-VMB

d'air comprimépour applications industrielles

Boîtier collecteur de vannes et armoire/panneau gaz (VMB/VMP)

Présentation
Les VMB (boîtiers collecteurs de vannes) et VMP (panneaux collecteurs) sont des modules destinés à la distribution contrôlée de gaz haute pureté et gaz spéciaux en environnements industriels. Ils répartissent une source unique sur plusieurs sorties (généralement 4–8 sorties) et sont conçus pour une exploitation et une maintenance sûres lors de la manipulation de gaz dangereux, réactifs ou ultra‑hauts‑de‑pureté dans les salles blanches, laboratoires et systèmes de distribution de gaz spéciaux.

Fonctionnalités et applications

• Configurations : armoire fermée pour gaz dangereux/réactifs ou panneau ouvert pour gaz inertes.
• Options de contrôle : du fonctionnement manuel à l'intégration PLC entièrement automatisée.
• Systèmes de sécurité : vent/ purge, génération de vide, détection UV/IR, détecteurs de gaz toxiques, vannes d'arrêt d'urgence, armoires et portes antidéflagrantes.
• Construction haute pureté : collecteurs soudés orbitalement, enceintes purgeables et matériaux compatibles avec les gaz de qualité semi‑conducteur.
• Armoires spécialisées : armoires TMA pour gaz pyrophoriques/hautement réactifs avec sprinklers, détection de fuite et extraction dédiée.
• Armoires de traitement des gaz d'échappement (scrubber) : neutralisation chimique et filtration pour la conformité environnementale.
• Cas d'utilisation typiques : salles blanches de semi‑conducteurs, distribution de gaz spéciaux en vrac, dépôt atomique en couches (ALD), laboratoires de recherche.

Données techniques
Modèle : JW-200-VMB, JW-100-VMB
Spécification : 4S / 6S / 8S
Taille armoire spéciale : W870×D340×H1680
Alimentation armoire de contrôle : 220VAC, 50Hz, 500W
Alimentation chauffage : 220VAC, 50Hz, 1–6kW
Purge : PN2, 1/4” MVCJ
Vide : GN2, 1/4” MVCJ
Tube de vidange VENT : 1/2” MVCJ
Source d'air pneumatique : CDA driver, 1/4" SWG
Ventilation armoire : OD 100mm, 70 m3/hr
Équipement standard : armoire antidéflagrante, porte auto‑verrouillante antidéflagrante, hublot d'observation antidéflagrant, coupure à distance
Interface opérateur : écran tactile couleur 7"

Options

• Capteurs UV/IR
• Chauffage de panneau
• Module de communication Ethernet
• Interrupteur haute température
• Détecteur de fumée

Gaz pris en charge (exemples)
SiH4, NF3, NH3, N2O, HCl (sélection selon configuration d'armoire et matériaux en contact)

Caractéristiques techniques

• Marque : Jewellok
• Modèles : JW-200-VMB, JW-100-VMB
• Nombre de sorties / sticks : 4S / 6S / 8S
• Taille armoire spéciale : W870×D340×H1680
• Alimentation armoire de contrôle : 220VAC, 50Hz, 500W
• Alimentation chauffage : 220VAC, 50Hz, 1–6kW
• Système de purge : PN2, 1/4” MVCJ
• Système de vide : GN2, 1/4” MVCJ
• Tube de vidange VENT : 1/2” MVCJ
• Source d'air pneumatique : CDA driver, 1/4" SWG
• Ventilation armoire : OD 100mm, 70 m3/hr
• Équipement standard : armoire antidéflagrante, porte auto‑verrouillante antidéflagrante, hublot d'observation antidéflagrant, coupure à distance
• Interface opérateur : écran tactile couleur 7"
• Options disponibles : détection UV/IR, chauffage panneau, module Ethernet, interrupteur haute température, détecteur de fumée
• Applications typiques : distribution de gaz haute pureté, armoires TMA pour gaz réactifs/pyrophoriques, systèmes BSGS à haut débit et traitement des gaz d'échappement
