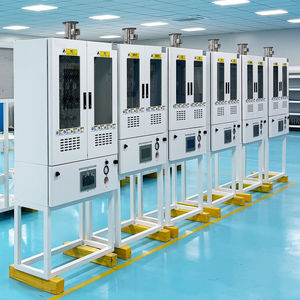

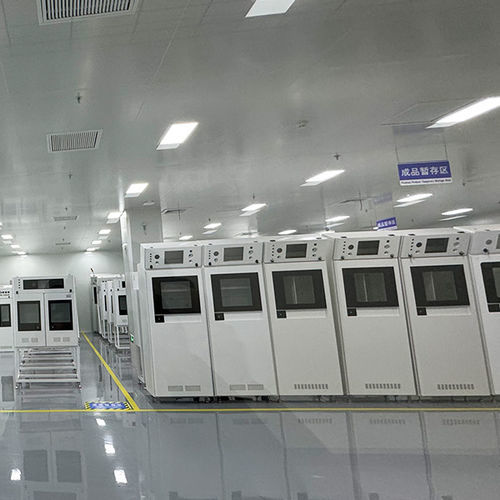

Système de stockage de gaz haute pression JW-300-GR

Armoire de stockage et de régulation de pression pour gaz haute pureté JW-300-GR pour l'industrie des semi-conducteurs
En fabrication de semi-conducteurs, le stockage sécurisé et la distribution précise de gaz spéciaux haute pureté et haute pression sont indispensables à la stabilité des procédés et à la sécurité. Le système JW-300-GR associe des armoires de stockage pour bouteilles et une armoire de régulation de pression pour répondre aux exigences de la salle blanche et aux normes de sécurité industrielles.

Armoires de stockage de bouteilles de gaz
Conçues pour des gaz spéciaux tels que l'azote, l'argon et l'hydrogène, ces armoires assurent le logement sécurisé des bouteilles, les protégeant des risques externes et limitant les accès non autorisés. Fabriquées en matériaux résistants à la corrosion, les armoires intègrent une ventilation forcée pour éviter l'accumulation de gaz, des éléments coupe-feu et des systèmes de verrouillage. L'organisation interne et l'étiquetage clair facilitent l'identification et le remplacement rapide en environnement de production.

Armoires de régulation de pression de gaz
L'armoire de régulation contient régulateurs, vannes d'isolement et instruments de contrôle pour fournir les gaz à la pression requise vers les équipements. Des capteurs intégrés et une logique d'alarme détectent fuites ou écarts de pression et déclenchent des actions de sécurité. Les composants et joints sont choisis pour la compatibilité salle blanche afin d'éviter la contamination des lignes de gaz haute pureté. Les options d'automatisation et de supervision à distance réduisent les arrêts et améliorent la traçabilité.

Vue d'ensemble
Ensemble, les armoires de stockage et de régulation garantissent une contention sûre et une distribution précise des gaz spéciaux, en support des exigences de précision et de conformité réglementaire en microélectronique.

Données techniques
Model: JW-300-GR
Specification: Single bottle/double bottle
Special gas cabinet size: Double bottle: W800*D520*H1957; Single bottle: W500*D520*H1957
Control cabinet power supply: Control power supply: 220VAC, 50HZ, 500W; Heating power supply: 220VAC, 50HZ, 1-6KW
Purge: PN2,1/4” MVCJ
High pressure holding: HPN2,1/4” MVCJ
Vacuum: GN2.1/4” MVCJ
VENT drain pipe: 1/2” MVCJ
Pneumatic air source: CDA driver, 1/4″ SWG
Operation interface: 7″ color touch screen/buttons

Options

• Balance de pesée
• Chauffage de panneau
• Détecteur de débit excessif
• Module de communication Ethernet
• CGA Guarder

Caractéristiques / spécifications techniques

• Model: JW-300-GR
• Specification: Single bottle/double bottle
• Special gas cabinet size: Double bottle: W800*D520*H1957; Single bottle: W500*D520*H1957
• Control cabinet power supply: 220VAC, 50HZ, 500W; Heating power supply: 220VAC, 50HZ, 1-6KW
• Purge: PN2, 1/4” MVCJ
• High pressure holding: HPN2, 1/4” MVCJ
• Vacuum: GN2, 1/4” MVCJ
• VENT drain pipe: 1/2” MVCJ
• Pneumatic air source: CDA driver, 1/4″ SWG
• Operation interface: 7″ color touch screen / buttons
• Optional features: Balance de pesée; Chauffage de panneau; Détecteur de débit excessif; Module communication Ethernet; CGA Guarder
