Manifold multivoie JW-300-CCB

en PPpour gazd'armoire

Présentation

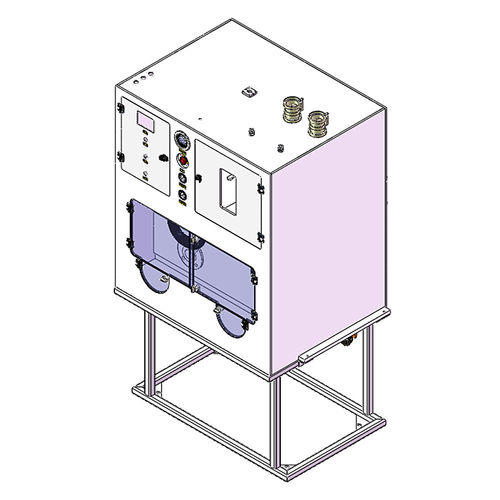

L'armoire collecteur de vannes et boîte de commande JW-300-CCB de Clean Connection est conçue pour l'échantillonnage, la distribution et le contrôle dans les réseaux d'eau ultrapure (UPW) et de gaz propres (CDA, N2). L'ensemble associe une coque en PP à une tuyauterie interne et des composants de vannes en PFA, adaptés aux environnements contrôlés.

Données techniques

• Modèle : JW-300-CCB
• Dimensions physiques : 2S : W856 × D790 × H1865 mm ; 4S : W1050 × D790 × H1865 mm (personnalisable)
• Alimentation armoire de commande : 220 VAC, 50 Hz, 25 W avec protection contre les fuites
• Purges : PN2, raccords SS316 1/2" SWG
• Raccord eau ultrapure : UPW, bride JIS 16A
• Air comprimé : CDA, raccords SS316 1/2" SWG
• Sortie d'évacuation : Drain, prise de fusion PP DN20
• Ventilation armoire : OD 100 mm, 150 m³/h

Construction et fonctionnalités standard

• Coque extérieure en PP avec fenêtre d'observation en PVC transparent
• Tuyauterie interne et composants de vannes en PFA compatibles UPW
• Soufflage/épuration à l'azote pour protection des lignes
• Fonction de maintien de la pression de la canalisation avant prélèvement/remplissage
• Alarme de fuite et alarme de dépression

Options

• Lecteur de codes-barres
• Écran tactile couleur
• Filtres pour CDA et N2
• Prélèvement d'eau ultrapure

Applications et personnalisation

• Intégration dans les réseaux UPW pour les secteurs semi‑conducteur, pharmaceutique et laboratoires
• Dimensions et raccords adaptables aux spécifications du site
• Contactez Clean Connection pour configuration, installation et support de validation
