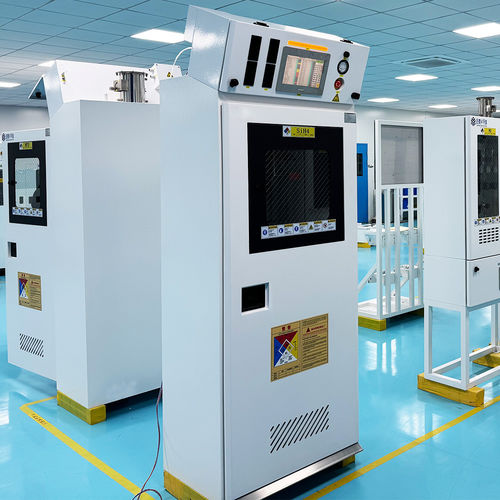

Système de régulation de gaz automatique JW-300-GC

sur mesurepour la production d'aluminiumpour la purge de poche

Présentation
Le JW-300-GC est une armoire à gaz entièrement automatisée conçue pour la distribution précise de gaz ultra-haute pureté (UHP) et de gaz de haute pureté. Disponible en configuration bouteille simple ou double, elle intègre commutation automatique, purge contrôlée et dispositifs de sécurité pour répondre aux besoins des secteurs semi-conducteurs, microélectronique, laboratoires et distribution industrielle de gaz.

Données techniques

• Modèle : JW-300-GC
• Configuration : bouteille simple ou double
• Dimensions (double) : L800 × P633 × H2172 mm
• Dimensions (simple) : L600 × P661 × H2104 mm
• Alimentation contrôle : 220 VAC, 50 Hz, 500 W
• Alimentation chauffage : 220 VAC, 50 Hz, 1–6 kW (configurable)
• Raccord purge : PN2, 1/4" MVCJ
• Maintien haute pression : HPN2, 1/4" MVCJ
• Raccord vide : GN2, 1/4" MVCJ
• Vent/évacuation : 1/2" MVCJ
• Alimentation pneumatique : CDA driver, 1/4" SWG
• Ventilation armoire : OD 150 mm ; silane 810 m³/h ; autres gaz 204 m³/h
• Interface utilisateur : écran tactile couleur 10 pouces

Équipements standard

• Commutation et purge automatiques
• Armoire antidéflagrante avec porte auto-verrouillable et hublot antidéflagrant
• Alarme de fuite et coupure d'urgence à distance
• Alarme de pression négative

Options

• Détecteur de flamme UV/IR
• Cylinder Shutboy
• Chauffage du panneau
• Module de communication Ethernet
• CGA Guarder
• Interrupteur de débit excessif
• Commande pneumatique de cylindre
• Balance de pesée
• Chauffage de bouteille

Applications

• Distribution de gaz pour semi-conducteurs et microélectronique
• Laboratoires de recherche et centres R&D
• Revêtement, traitement de surface et lignes de production spécialisées
• Procédés nécessitant une distribution contrôlée de gaz UHP/haute pureté

Images incluses

• Photos principales du produit et vues internes montrant configuration, panneaux et commandes
