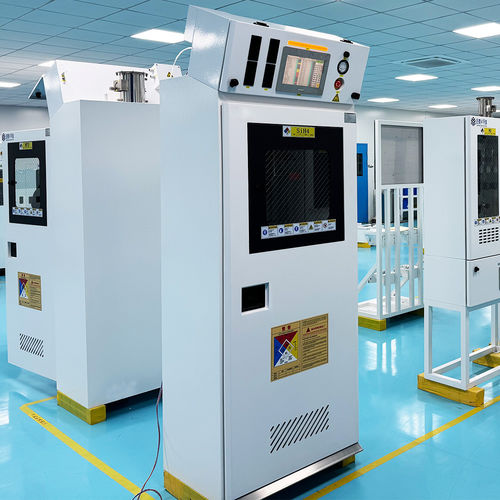

Système de stockage de gaz haute pression JW-300-BSGS

Aperçu du produit
Jewellok propose des armoires gaz entièrement automatiques et semi-automatiques GC, des armoires BSGS, VMB, TMA, des armoires de traitement des gaz résiduaires de scrubber, des armoires de distribution de gaz, VDB et VDP adaptées aux gaz spéciaux tels que SiH4, NF3, NH3, N2O et HCl.

Application
Les systèmes Bulk Specialty Gas (BSGS) sont essentiels pour fournir des gaz spéciaux de haute pureté dans des secteurs tels que la fabrication de semi-conducteurs, la pharmacie et la chimie. Ils garantissent une distribution sûre, efficace et exempte de contamination jusqu’au point d’utilisation via des armoires et des dispositifs de traitement des effluents.

Armoires à gaz
Les armoires à gaz sont des enceintes conçues pour stocker et distribuer des gaz spéciaux de haute pureté utilisés dans des process sensibles. Les éléments clés comprennent des vannes d'arrêt automatiques, des capteurs de fuite, des systèmes de ventilation, des matériaux de haute qualité (par exemple acier inoxydable), des filtrations avancées pour éviter la contamination et des systèmes de contrôle automatisés qui surveillent pression, débit et pureté. Les armoires intègrent des dispositifs de sécurité tels que portes explosion-proof et hublots d’observation, alarmes de fuite, coupure à distance, alarme de dépression, purge automatique et commutation de ventilation.

Armoires de traitement des gaz résiduaires (scrubber)
Les armoires de traitement des gaz résiduaires gèrent les gaz d'échappement des BSGS, neutralisant ou éliminant les sous-produits toxiques, corrosifs ou nocifs pour l’environnement avant rejet. Les laveurs humides utilisent des solutions liquides pour capter et neutraliser les gaz acides ou réactifs. Les systèmes secs emploient des milieux chimiques pour adsorber ou réagir avec les composés dangereux. Les conceptions avancées intègrent une surveillance en temps réel pour optimiser l’efficacité et faciliter la conformité réglementaire.

Interaction système
Les armoires BSGS et les armoires de traitement des gaz travaillant en synergie assurent une distribution de gaz de haute pureté de façon sûre et durable. La surveillance et le contrôle intégrés garantissent efficience opérationnelle, sécurité et conformité environnementale dans des applications industrielles critiques.

Données techniques
Model: JW-300-BSGS
Spécification : W800×D633×H2172
Taille armoire gaz : Alimentation commande : 220VAC, 50Hz, 500W ; alimentation chauffage : 220VAC, 50Hz, 1–6KW (si équipée)
Connexions armoire de commande : PN2, 1/4" MVCJ
Connexion purge : HPN2, 1/4" MVCJ
Connexion maintien haute pression : GN2, 1/4" MVCJ
Connexion vide : 1/2" MVCJ
Conduite de vidange VENT : entraînement CDA, 1/4" SWG
Capacité source d'air pneumatique : OD 150MM ; silane 810 m3/hr ; autres gaz 204 m3/hr
Ventilation et sécurité de l'armoire : commutation et purge automatiques, armoire anti-départ et explosion-proof, porte auto-verrouillable explosion-proof, hublot d’observation explosion-proof, alarme de fuite, coupure à distance, alarme de dépression
Interface opérateur : écran tactile couleur 10 pouces

Options

• Détecteur de flamme UV/IR
• Cylinder Shutboy
• Chauffage de panneau
• Module de communication Ethernet
• Balance de pesée
• Interrupteur de débit excessif

Caractéristiques techniques

• Model: JW-300-BSGS
• Dimensions extérieures de l'armoire : W800 × D633 × H2172
• Alimentation commande : 220VAC, 50Hz, 500W
• Alimentation chauffage (si installée) : 220VAC, 50Hz, 1–6KW
• Connexions armoire de commande : PN2, 1/4" MVCJ
• Connexion purge : HPN2, 1/4" MVCJ
• Connexion maintien haute pression : GN2, 1/4" MVCJ
• Connexion vide : 1/2" MVCJ
• Entrée conduite de vidange VENT : entraînement CDA, 1/4" SWG
• Capacité source d'air pneumatique : OD 150MM ; silane 810 m3/hr ; autres gaz 204 m3/hr
• Ventilation et dispositifs de sécurité : commutation et purge automatiques, portes et hublot explosion-proof, alarme de fuite, coupure à distance, alarme de dépression
• Interface opérateur : écran tactile couleur 10 pouces
• Gaz typiquement compatibles : SiH4, NF3, NH3, N2O, HCl et autres gaz de procédé spéciaux
