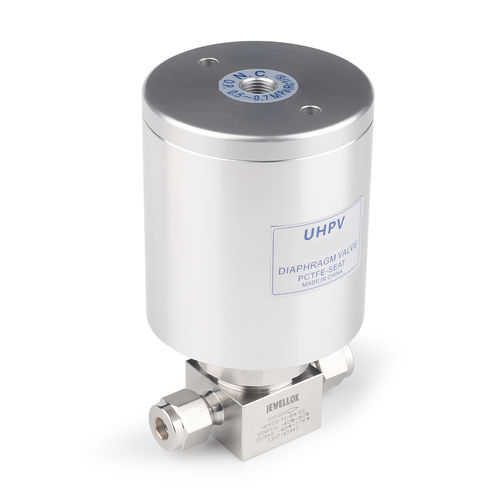

Vanne à diaphragme HD

pneumatiquede purgede commande

Présentation

• La série HD SERIES est une vanne à membrane pneumatique haute pression conçue pour des applications à ultra‑haute pureté, adaptée aux semi‑conducteurs, laboratoires et autres industries de haute technologie.

Caractéristiques

• Conception pour ultra‑haute pureté minimisant les zones de contamination et de rétention.
• Canal d'écoulement optimisé pour un nettoyage et une purge complets et pour une capacité d'écoulement maximisée.
• Assemblage et emballage à haute propreté adaptés à l'industrie des semi‑conducteurs.
• Chaque produit est soumis à un test d'étanchéité à l'hélium avant sortie d'usine.

Corps

• Matériau : acier inoxydable 316L VIM-VAR pour applications à ultra‑haute pureté.
• Rugosité intérieure pouvant atteindre Ra 5 μin, permettant un nettoyage complet du canal d'écoulement.
• La conception minimise les zones de rétention, facilite la purge et maximise la capacité d'écoulement.

Diaphragme

• Options de matériau : Hastelloy C-22 ou superalliage à base de cobalt (UNS R30003) pour résistance mécanique et corrosion.
• Conception optimisée pour une longue durée de vie en cycles.

Siège

• Siège entièrement contenu en PCTFE offrant une excellente résistance au gonflement et à la contamination.
• Amélioration des performances au test d'étanchéité à l'hélium et génération de particules minimale.
• Conçu pour une longue durée de vie en cycles.

Données techniques
Schémas techniques et plans de dimensions fournis sur la page produit. Les dimensions sont indiquées en millimètres à titre indicatif et peuvent être modifiées.

Dimensions du produit
Les dimensions, en millimètres, sont fournies à titre indicatif et peuvent être modifiées.

Informations de commande
Spécifications de commande standard et options de modèles présentées (détails de commande disponibles dans la documentation produit et les images sur la page produit).

Caractéristiques / spécifications techniques

• Série : HD SERIES
• Matériau du corps : acier inoxydable 316L VIM-VAR
• Rugosité intérieure : jusqu'à Ra 5 μin
• Matériaux du diaphragme : Hastelloy C-22 ou superalliage à base de cobalt (UNS R30003)
• Matériau/conception du siège : siège entièrement contenu en PCTFE
• Propreté : assemblage et emballage à haute propreté pour applications semi‑conducteurs
• Essais : test d'étanchéité à l'hélium réalisé sur chaque unité
• Applications : semi‑conducteurs, gaz spéciaux de laboratoire, distribution de gaz industriels et autres systèmes de gaz de haute pureté
