LD SERIES
VANNE À DIAPHRAGME MANUELLE BASSE PRESSION
Présentation

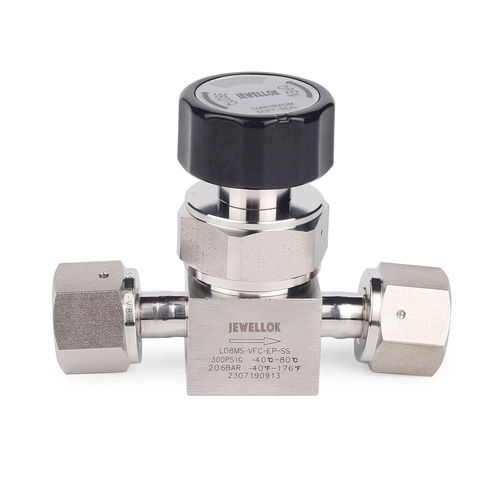

Vanne à diaphragme manuelle conçue pour le contrôle de gaz de haute pureté et ultra-haute pureté dans les procédés semi-conducteurs, laboratoires et installations industrielles. Applications typiques : distribution de gaz, purge et prélèvement nécessitant un faible piégeage et une faible génération de particules.

Corps

• Corps en acier inoxydable 316L VIM-VAR pour applications ultra-hautes pureté.
• Rugosité interne pouvant atteindre Ra 5 μin, permettant un nettoyage complet du circuit d'écoulement.
• Conception minimisant les zones de piégeage, facilitant la purge et maximisant la capacité d'écoulement.

Diaphragme

• Matériaux du diaphragme : Hastelloy C-22 ou superalliages à base de cobalt (UNS R30003) pour résistance mécanique et corrosion.
• Conception optimisée pour une longue durée de vie en cycles.

Siège

• Siège PCTFE entièrement contenu offrant résistance au gonflement et à la contamination.
• Performances améliorées aux essais d'étanchéité à l'hélium, génération minimale de particules et longue durée de vie en cycles.
• Assemblage et conditionnement en haute propreté adaptés à l'industrie des semi-conducteurs et des gaz haute pureté.
• Tous les produits sont soumis à un test d'étanchéité à l'hélium avant expédition.

Données techniques
Les plans techniques et données sont fournis sous forme d'images sur la page produit, incluant dessins dimensionnels et illustrations du canal d'écoulement.

Dimensions du produit
Les dimensions (en millimètres) sont fournies à titre indicatif et peuvent être modifiées ; consultez les plans pour les dimensions détaillées.

Forme du canal d'écoulement
Le canal d'écoulement et la géométrie interne sont présentés dans les images produit pour illustrer le trajet à faible piégeage et haute pureté.

Informations de commande
Les images sur la page produit montrent les spécifications de commande standard ; d'autres spécifications et modèles sont disponibles.

Caractéristiques techniques

• Série : LD SERIES (vanne à diaphragme manuelle basse pression).
• Matériau du corps : acier inoxydable 316L VIM-VAR.
• Rugosité interne : peut atteindre Ra 5 μin.
• Options de diaphragme : Hastelloy C-22 ou superalliages à base de cobalt (UNS R30003).
• Siège : conception de siège PCTFE entièrement contenu.
• Performances : conçu pour réduire les zones de piégeage, faciliter la purge et maximiser la capacité d'écoulement.
• Propreté : assemblage et conditionnement en haute propreté adaptés aux applications semi-conducteurs/gaz haute pureté.
• Contrôle qualité : test d'étanchéité à l'hélium réalisé sur chaque produit.
• Documentation : dessins dimensionnels et illustrations du canal d'écoulement fournis en images sur la page produit.
