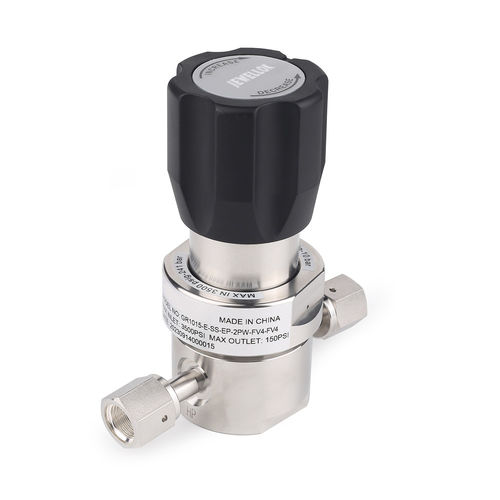

Régulateur/réducteur de pression pour gaz JR1000

à diaphragmemono-étagéen acier inoxydable 316L

Présentation
La série JR1000 est un détendeur réducteur de pression monostade UHP (ultra haute pureté) conçu pour des débits faibles à intermédiaires dans les applications semi‑conducteurs et autres environnements haute pureté. Construit en SS 316L avec joint de diaphragme métal sur métal, ce régulateur limite le volume interne mort et supporte des pressions d'entrée jusqu'à 3500 psig.

Caractéristiques

• Matériau du corps : SS 316L, SS 316L VAR.
• Joint du diaphragme métal sur métal pour compatibilité UHP.
• Polissage électrolytique interne avec rugosité jusqu'à Ra 5 μin.
• Volume interne réduit pour diminuer la contamination et le temps de purge.
• Pression d'entrée maximale : jusqu'à 3500 psig.
• Coefficient d'écoulement (Cv) : 0,09 et 0,15.
• Débit maximal : Standard 30 SLPM ; Haut débit (HF) 120 SLPM.
• Assemblage et emballage en environnement haute propreté adaptés à l'industrie des semi‑conducteurs.
• Tous les appareils sont soumis à un essai d'étanchéité à l'hélium avant expédition.

Données techniques
Courbes d'écoulement, plans dimensionnels et tableaux techniques sont fournis pour le dimensionnement et la sélection (voir les images et la fiche technique sur la page produit).

Dimensions du produit
Les dimensions indiquées en millimètres sont données à titre indicatif et peuvent évoluer. Confirmer les plans actuels pour l'installation et les interfaces.

Spécifications techniques

• Série : JR1000
• Type : Détendeur réducteur de pression monostade
• Gamme d'écoulement : Faible à intermédiaire
• Matériau du corps : SS 316L, SS 316L VAR
• Étanchéité du diaphragme : Métal sur métal
• Finition interne : Polissage électrolytique (rugosité jusqu'à Ra 5 μin)
• Volume interne : Petit (volume mort réduit)
• Pression d'entrée maximale : Jusqu'à 3500 psig
• Coefficient d'écoulement (Cv) : 0,09 et 0,15
• Débit maximal : Standard 30 SLPM ; Haut débit (HF) 120 SLPM
• Propreté : Assemblage et emballage haute propreté pour applications semi‑conducteurs/haute pureté
• Contrôle qualité : Essai d'étanchéité à l'hélium effectué sur chaque unité
