Régulateur de pression pour gaz JR1000

à diaphragmemono-étagéen acier inoxydable 316L

Détendeur de pression de gaz Série JR1000 (simple étage) 316L VIM VAR acier inoxydable — électropolissage, diaphragme métal-à-métal

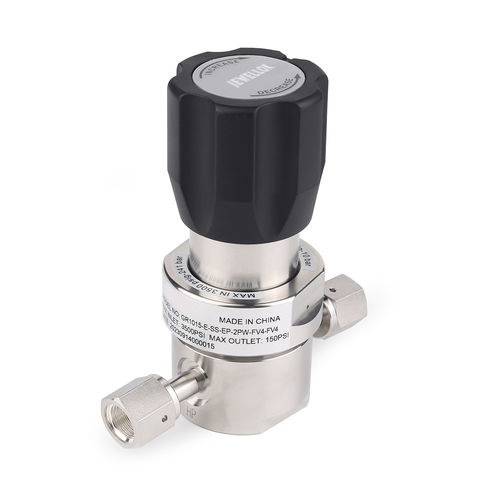

Aperçu du produit et usage
Le détendeur JR1000 de Jewellok est un régulateur monotableau conçu pour abaisser la pression élevée des bouteilles à des niveaux de service contrôlés pour des gaz spéciaux agressifs, toxiques et corrosifs utilisés en fabrication de semi‑conducteurs et de panneaux photovoltaïques (ex. : HCl, Cl2, NH3). Il est destiné aux applications à ultra‑haute pureté nécessitant une étanchéité hermétique, un faible volume interne et une résistance chimique élevée.

Principales caractéristiques techniques

• Métallurgie VIM VAR : Forgé en SS 316L VAR double‑fondu pour minimiser les inclusions et augmenter la résistance à la corrosion chimique et à l'embrittlement par l'hydrogène.
• Parcours mouillés électropolies : Surfaces internes électropolies typiquement <5 μin Ra pour réduire la rétention d'humidité et les dégagements de gaz.
• Diaphragme métallique lié : Diaphragme mécaniquement relié au poussoir pour assurer une coupure positive en cas d'encrassement par sels ou particules et éviter la surpression en aval.
• Étanchéité métal‑sur‑métal hermétique : Les joints assurent une intégrité de fuite hélium < 1×10-9 atm·cc/s pour protéger la ligne de procédé contre l'entrée d'humidité et d'oxygène.

Consignes d'installation et d'utilisation
Déballer et manipuler le régulateur en salle blanche certifiée. Monter avec les raccords VCR à face intégrée et utiliser des joints métalliques neufs. Effectuer un cycle complet de purge à l'azote avant l'introduction de médias corrosifs ou toxiques et vérifier l'étanchéité selon le procédé d'essai adapté. Respecter un plan d'inspection et maintenance programmé pour surveiller la stabilité de pression et prolonger la durée de service.

Série JR1000
Régulateur à simple étage conçu pour des applications à débit faible à intermédiaire nécessitant compatibilité chimique et nettoyabilité.

Caractéristiques

• Matériau du corps : SS 316L ou SS 316L VAR (VIM VAR double‑fondu)
• Étanchéité diaphragme métal‑sur‑métal
• Surfaces mouillées électropolies, typ. Ra < 5 μin
• Volume interne réduit pour une purge rapide
• Pression d'entrée maximale : jusqu'à 3500 psig
• Coefficient de débit (Cv) : 0,09 et 0,15
• Débit maximal (std) : 30 SLPM ; haut débit (HF) : 120 SLPM
• Assemblage haute propreté et emballage en salle blanche
• Test d'étanchéité à l'hélium unitaire avant expédition
• Raccords VCR à face intégrée (utiliser des joints métalliques neufs)

Données techniques
Étanchéité métal‑sur‑métal hermétique atteignant des taux de fuite hélium < 1×10-9 atm·cc/s ; surfaces mouillées électropolies <5 μin Ra ; options Cv et courbes de débit publiées pour le dimensionnement. Se référer aux plans et courbes fournis pour l'installation et la sélection.

Caractéristiques / spécifications techniques

• Modèle / série : JR1000 Series (simple étage)
• Matériau corps : SS 316L ou SS 316L VAR (VIM VAR, double‑fondu)
• Étanchéité diaphragme : diaphragme métal‑sur‑métal lié
• Finition de surface (parcours mouillés) : électropoli, typ. Ra < 5 μin
• Intégrité d'étanchéité hermétique : < 1×10-9 atm·cc/s (hélium)
• Pression d'entrée maximale : jusqu'à 3500 psig
• Coefficient de débit (Cv) : 0,09 et 0,15
• Débit maximal : standard 30 SLPM ; haut débit 120 SLPM
• Volume interne : minimisé pour purges rapides
• Médias visés : gaz spéciaux agressifs, toxiques et corrosifs (ex. HCl, Cl2, NH3)
• Essais : testé à l'hélium ; assemblage haute propreté et emballage en salle blanche
• Raccords : raccords VCR à face intégrée (utiliser des joints métalliques neufs)
