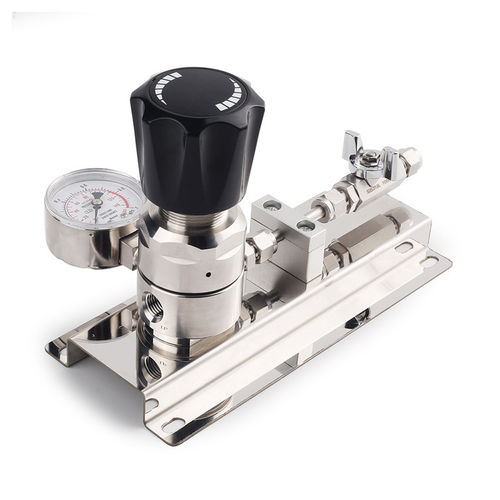

Régulateur de pression de gaz JR1300

à diaphragmemono-étagéen acier inoxydable 316L

Vanne gaz ultra-haute pureté Série JR1300 Régulateur à étage unique — Certifiée salle blanche pour lignes photovoltaïques avancées

Vue d'ensemble
L'acquisition d'une vanne gaz certifiée salle blanche et à ultra-haute pureté est essentielle pour les lignes de fabrication photovoltaïques avancées (TOPCon, HJT). Ces vannes assurent la distribution des gaz spéciaux et les procédés de dépôt chimique en phase vapeur (CVD) en maintenant des voies fluides exemptes de particules, d'humidité et d'hydrocarbures dès l'installation.

Avantages techniques clés

• Prévention de la contamination : Assemblage en salle blanche, nettoyage à l'eau déionisée, séchage à l'azote ultra-pur et double emballage éliminent particules, humidité ambiante et hydrocarbures avant mise en service.
• Métallurgie avancée : Corps forgé en acier inoxydable double fusion sous vide (SS316L / SS316L VAR) pour réduire le risque de dégazage et résister aux chimies de procédés agressives (par ex. ammoniaque, silane).
• Volume mort minimal : Géométrie interne optimisée pour éviter les poches de gaz piégées, permettant des cycles de purge rapides et des transitions de procédé fiables.
• Étanchéité hermétique : Joint diaphragme métal-sur-métal avec fuite hélium inférieure à 1×10-9 atm cc/sec offrant une barrière étanche contre l'infiltration d'oxygène.

Impact stratégique sur la production
L'utilisation de matériel certifié ultra-haute pureté réduit les interventions imprévues, protège la durée de vie des porteurs minoritaires dans les cellules et permet une exploitation continue 24/7 pour maximiser la puissance des modules et diminuer le coût total de possession.

Régulateur monoplate Série JR1300
Convient aux applications à débit faible à intermédiaire.

Caractéristiques

• Matériau du corps : SS 316L, SS 316L VAR.
• Étanchéité par diaphragme métal-sur-métal.
• Polissage électrolytique interne avec finition jusqu'à Ra 5 μin.
• Petit volume interne optimisé pour des purges rapides.
• Pression d'entrée maximale : 600 psig.
• Coefficient d'écoulement (Cv) : 1,1.
• Débit maximal : 1000 SLPM.
• Assemblage et emballage haute propreté ; chaque produit est soumis à un test d'étanchéité à l'hélium avant expédition.

Données techniques
Plans produit, références dimensionnelles, courbes d'écoulement et tableaux de commande fournis pour la série JR1300 (dimensions en millimètres à titre indicatif).

Spécifications techniques

• Assemblage : Assemblage en salle blanche, nettoyage à l'eau déionisée, séchage à l'azote ultra-pur, emballage double.
• Matériau : Acier inoxydable double fusion sous vide ; variantes SS316L et SS316L VAR disponibles.
• Étanchéité : Diaphragme métal-sur-métal (hermétique).
• Taux de fuite hélium : < 1×10-9 atm cc/sec.
• Finition interne : Polissage électrolytique jusqu'à Ra 5 μin sur les surfaces mouillées.
• Volume interne : Optimisé pour un volume mort nul/très faible afin de permettre des purges rapides.
• Pression d'entrée maximale : 600 psig.
• Coefficient d'écoulement (Cv) : 1,1.
• Débit maximal : 1000 SLPM.
• Application prévue : Dépôt chimique en phase vapeur (CVD) et distribution de gaz spéciaux pour lignes de fabrication photovoltaïque avancées (TOPCon, HJT).
• Contrôle : Chaque unité est testée à la fuite d'hélium avant expédition.
