Capteur de couple rotatif DT-908-A
dynamiquebride à brideanalogique

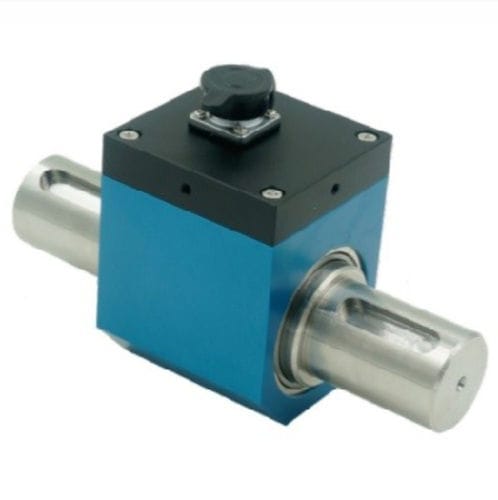

Capteur de couple rotatif - DT-908-A - Instrumentys - dynamique / bride à bride / analogique
Capteur de couple rotatif - DT-908-A - Instrumentys - dynamique / bride à bride / analogique
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Instrumentys

Caractéristiques

Type
dynamique, rotatif
Construction
bride à bride
Sortie
analogique, sortie de tension
Tension d'alimentation
12 Vcc, 15 Vcc
Niveau de protection
IP65
Autres caractéristiques
par jauge de contrainte, de haute précision
Couple

Min: 0,1 Nm
(0,07 ft.lb)

Max: 500 Nm
(368,78 ft.lb)

Précision

0,2 %

Vitesse de rotation

Min: 0 rpm
(0 rad.min-1)

Max: 4 000 rpm
(25 133 rad.min-1)

Limite de surcharge

Min: 120 %

Max: 150 %

Description

Présentation
Capteur de couple rotatif et dynamique DT-908-A, conçu pour la mesure de couple industrielle jusqu’à 500 Nm.

Principales caractéristiques
  • Plage de mesure : 0.1 Nm … 500 Nm (voir les capacités disponibles)
  • Grande stabilité
  • Excellente linéarité : 0,2% de la pleine échelle
  • Sensibilité indiquée : 1 à 1,5 ±20% mV/V (valeurs indiquées sur la fiche technique)
  • Vitesse maximale : jusqu’à 4000 tr/min
  • Indice de protection : IP65

Plages de capacité disponibles
  • 0.1 / 0.2 / 0.3 / 0.5 / 1 / 2 / 3 / 5 / 10 / 20 / 30 / 50 / 100 / 200 / 300 / 500 Nm

Sortie & interface
  • Sortie analogique (pont de jauges)
  • Sensibilité : 1 à 1,5 ±20% mV/V

Caractéristiques / spécifications techniques
  • Capacité : 0.1 / 0.2 / 0.3 / 0.5 / 1 / 2 / 3 / 5 / 10 / 20 / 30 / 50 / 100 / 200 / 300 / 500 Nm
  • Sensibilité : 1 à 1,5 ±20% mV/V
  • Offset : ±1% de la pleine échelle
  • Non-linéarité : 0,2% de la pleine échelle
  • Hystérésis : 0,2% de la pleine échelle
  • Répétabilité : 0,1% de la pleine échelle
  • Fluage (30 min) : 0,1% de la pleine échelle
  • Effet de la température sur la sortie : 0,02% de la pleine échelle / 10°C
  • Effet de la température sur le zéro : 0,02% de la pleine échelle / 10°C
  • Résistance d'entrée : 350 / 700 ±10 Ω
  • Résistance de sortie : 350 / 700 ±10 Ω
  • Isolation : ≥5000 MΩ / 100 Vcc
  • Tension d'alimentation recommandée : 12 V
  • Tension maximale d'alimentation : 15 V
  • Compensation en température : -10 à 60°C
  • Température de fonctionnement : -20 à 60°C
  • Limite de charge : 120% de la pleine échelle
  • Charge de rupture : 150% de la pleine échelle
  • Longueur de câble : 3000 mm
  • Indice de protection : IP65
