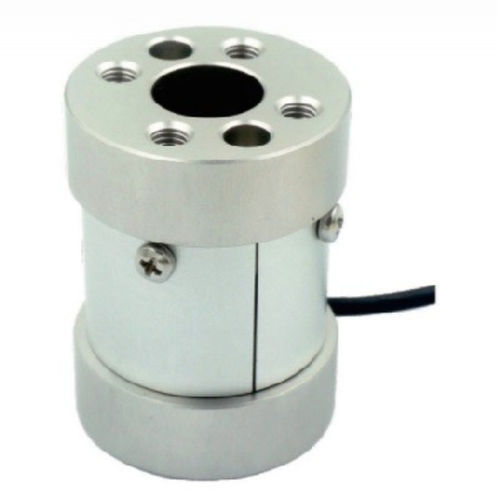

Capteur de couple statique ST-903

avec fixation par brideanalogiquesortie de tension

Présentation
Couplemètre statique ST-903, fonctionnement horaire et anti-horaire. Plage de mesure étendue de très faibles couples jusqu'à 150 Nm selon version.

Description générale

• Sortie analogique (pont de jauges) nécessitant conditionnement/électronique pour lecture et affichage.
• Disponible en plusieurs capacités pour répondre à différents besoins de mesure.
• Indice de protection élevé pour usage en environnement industriel (IP65).

Caractéristiques / Spécifications techniques

• Capacités disponibles : 0.2 / 0.5 / 1 / 2 / 5 / 10 / 20 / 50 / 100 / 150 Nm
• Sensibilité : 1.5 ±10% mV/V
• Offset : ±2% de la pleine échelle (PE)
• Non-linéarité : 0.1% de la PE
• Hystérésis : 0.1% de la PE
• Répétabilité : 0.05% de la PE
• Fluage (30 min) : 0.1% de la PE
• Effet de la température sur la sortie : 0.05% de la PE / 10°C
• Effet de la température sur le zéro : 0.05% de la PE / 10°C
• Résistance d'entrée : 410 ±20 Ω
• Résistance de sortie : 350 ±10 Ω
• Insolation (isolement) : ≥ 5000 MΩ / 100 Vcc
• Tension d'alimentation recommandée : 5 à 15 V
• Tension maximale d'alimentation : 20 V
• Compensation en température : -10 à 60 °C
• Température de fonctionnement : -20 à 80 °C
• Limite de charge : 120% de la PE
• Charge de rupture : 150% de la PE
• Longueur de câble : Ø3 x 4000 mm
• Masse : 0.2 kg
• Matière : alliage d'aluminium
• Indice de protection : IP65
• Option : possibilité de livraison avec certificat d'étalonnage (COFRAC ou équivalent) et association à afficheur/transmetteur/conditionneur selon besoins
