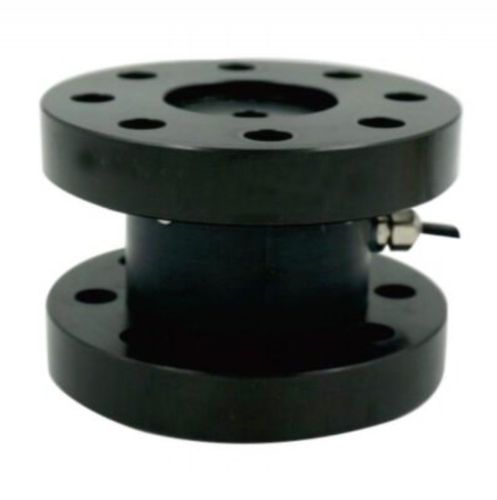

Capteur de couple statique ST-903-D

analogiqueIP65par jauge de contrainte

Présentation
Capteur de couple à jauge de contrainte ST-903-D conçu pour la mesure de couple statique jusqu'à 5000 Nm.

Caractéristiques principales

• Plage de mesure : 0,2–5000 Nm (variantes disponibles)
• Excellente linéarité : 0,2% de la PE
• Sensibilité : 1,5 mV/V
• Indice de protection : IP65
• Matière : alliage d'acier

Description détaillée
Capacité de mesure : 0,2–5000 Nm. Sensibilité typique 1,5 ±20% mV/V. Offset ±2% de la PE. Non-linéarité 0,1% de la PE. Hystérésis 0,1% de la PE. Répétabilité 0,05% de la PE. Fluage (30 min) : 0,1% de la PE. Effet de la température sur la sortie : 0,05% de la PE/10°C. Effet de la température sur le zéro : 0,05% de la PE/10°C. Résistance d'entrée : 410 ±20 Ω ou 785 ±20 Ω. Résistance de sortie : 350 ±10 Ω ou 700 ±10 Ω. Isolation : ≥5000 MΩ / 100 Vcc. Tension d'alimentation recommandée : 5 à 15 V (max 20 V). Compensation en température : -10 à 60 °C. Température de fonctionnement : -20 à 80 °C. Limite de charge : 120% de la PE. Charge de rupture : 150% de la PE. Longueur de câble : Ø3 x 4000 mm. Masse : 0,8–12 kg selon modèle. Le capteur délivre un signal analogique (pont de jauges) nécessitant un conditionnement / électronique d'acquisition ; il peut être associé à un afficheur ou transmetteur. Option : certificat d'étalonnage (COFRAC, équivalent ou traçable).

Caractéristiques / spécifications techniques

• Modèle : ST-903-D
• Plage de mesure : 0,2–5000 Nm
• Sensibilité : 1,5 ±20% mV/V
• Offset : ±2% de la PE
• Non-linéarité : 0,1% de la PE
• Hystérésis : 0,1% de la PE
• Répétabilité : 0,05% de la PE
• Fluage (30 min) : 0,1% de la PE
• Effet température (sortie) : 0,05% de la PE/10°C
• Effet température (zéro) : 0,05% de la PE/10°C
• Résistance d'entrée : 410 ±20 Ω / 785 ±20 Ω
• Résistance de sortie : 350 ±10 Ω / 700 ±10 Ω
• Isolation : ≥5000 MΩ / 100 Vcc
• Tension d'alimentation recommandée : 5 à 15 V (max 20 V)
• Compensation en température : -10 à 60 °C
• Température de fonctionnement : -20 à 80 °C
• Limite de charge : 120% de la PE
• Charge de rupture : 150% de la PE
• Longueur de câble : Ø3 x 4000 mm
• Masse : 0,8–12 kg (selon version)
• Matière : alliage d'acier
• Indice IP : IP65
• Sortie : signal analogique (pont de jauges)
