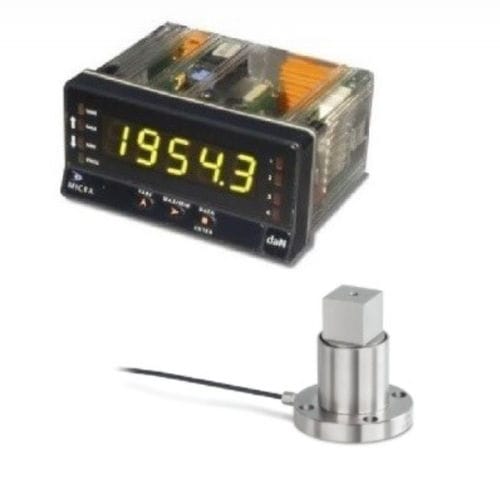

Capteur de couple statique DC-Y1 + MICRA-M

à connexion carréenumériqueanalogique

Présentation
Chaine de mesure de couple statique composée du capteur DC-Y1 associé à l'afficheur numérique multifonction MICRA M. Conçue pour la surveillance et la mesure de couples statiques, les essais de clés dynamométriques manuelles et la transmission de charges statiques de couple.

Fonctions clés
Plage de mesure : 0 à 5 Nm … 0 à 500 Nm
Haute précision : erreur combinée 0,5 % de la pleine échelle
Montage simple et rapide
Haute rigidité en torsion
Sensibilité nominale : 1,0 ~ 1,5 mV/V (selon la charge nominale)
Raccordement 4 fils

Afficheur MICRA M (associé)
Afficheur numérique multifonction configurable. Ensemble de base composé de la plaque de base, de l'afficheur tricolore programmable et de la source d'alimentation.
Fonctions de visualisation, maintien à distance, lecture et mémorisation des valeurs maximum et minimum (pic/val), tare et reset, nombreuses fonctions logiques programmables.
Affichage LED TRICOLORE (VERT / ORANGE / ROUGE) pour indication d'état ou différenciation du type de mesure.

Entrées et signaux acceptés

• Cellules de charge : mV/V, mV
• Process : ±10 Vcc, ±20 mA, potentiomètre
• Température : sonde Pt100, thermocouples types J, K et T

Sorties et options
Sorties analogiques et numériques disponibles en option (sur demande). Possibilité d'options RS232 / RS485 (sorties numériques) selon configuration.

Alimentation et caractéristiques électroniques
Alimentation : 85-265 Vca / 100-300 Vcc
Format (mm) : 96 x 48 x 60
Résolution : ±15 bits
Lectures : 20/s

Tableau des plages disponibles
Plage
5 Nm, 10 Nm, 20 Nm, 50 Nm, 100 Nm, 200 Nm, 500 Nm

Certificat
Option de livraison avec certificat d'étalonnage COFRAC, équivalent COFRAC ou raccordé COFRAC (sur demande).

Caractéristiques / spécifications techniques

• Plage de mesure : 0 à 5 Nm … 0 à 500 Nm (variantes : 5, 10, 20, 50, 100, 200, 500 Nm)
• Précision : erreur combinée 0,5 % de la pleine échelle
• Sensibilité nominale : 1,0 ~ 1,5 mV/V (selon charge)
• Raccordement : 4 fils
• Montage : simple et rapide
• Rigidité : haute rigidité en torsion
• Afficheur associé : MICRA M (afficheur numérique multifonction)
• Alimentation afficheur et capteur : 85-265 Vca / 100-300 Vcc
• Format afficheur : 96 x 48 x 60 mm
• Résolution : ±15 bits
• Vitesse d'échantillonnage : 20 lectures/s
• Entrées acceptées : mV/V, mV, ±10 V, ±20 mA, potentiomètre, Pt100, thermocouples J/K/T
• Sorties : analogiques et numériques en option (RS232/RS485 disponibles sur demande)
• Option : certificat d'étalonnage COFRAC ou équivalent (sur demande)
