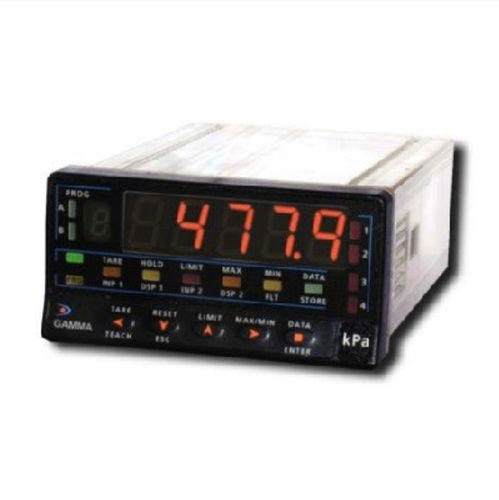

Indicateur de pesage numérique GAMMA-M

encastrable4-20 mA0-10 V

Résumé
L'afficheur GAMMA-M est un instrument de mesure et de contrôle avec lecture directe en unités du process, conçu pour traiter une grande variété de signaux d'entrée et saisir des valeurs rapides grâce à une conversion haute fréquence.

Entrées acceptées

• Cellules de charge : mV/V, mV
• Process : ±10 Vcc, ±20 mA
• Potentiomètre (capteurs de déplacement)

Tensions d'alimentation des capteurs (sélectionnables par ponts internes)
24 V (30 mA), 2,2 V (30 mA), 5 V ou 10 V (120 mA) — capacité de 4 cellules de charge.

Performances

• Vitesse de conversion : 555 Hz (lectures : 555/s)
• Permet la détection de pics et minima d'une durée minimale de 2,1 ms
• Résolution : ±15 bits
• Format (mm) : 96 x 48 x 120

Options de sorties et communications

• Sorties analogiques optionnelles : 0–10 V ou 4–20 mA (200 lectures/s)
• Sorties relais : 2 ou 4 seuils, ou 4 optocoupleurs, temps de réponse 2,1 ms
• Communication : RS232C ou RS485 (protocoles DITEL, ISO1745 et MODBUS-RTU)

Traitement du signal
Traitement programmable via 3 types de filtres pour stabilisation et adaptation au besoin du process.

Caractéristiques / spécifications techniques

• Alimentation : 115–230 Vca
• Entrées : mV/V, mV, ±10 Vcc, ±20 mA, potentiomètre
• Tensions capteurs internes : 24 V (30 mA), 2,2 V (30 mA), 5 V (120 mA), 10 V (120 mA)
• Capacité : alimentation jusqu'à 4 cellules de charge
• Résolution : ±15 bits
• Vitesse de lecture : 555 lectures/s
• Temps de détection minimal : 2,1 ms
• Format (mm) : 96 x 48 x 120
• Sorties optionnelles : 0–10 V, 4–20 mA
• Sorties logiques : relais (2 ou 4 seuils) ou 4 optos
• Communication optionnelle : RS232C, RS485 (DITEL, ISO1745, MODBUS-RTU)
• Filtres programmables : 3 types
