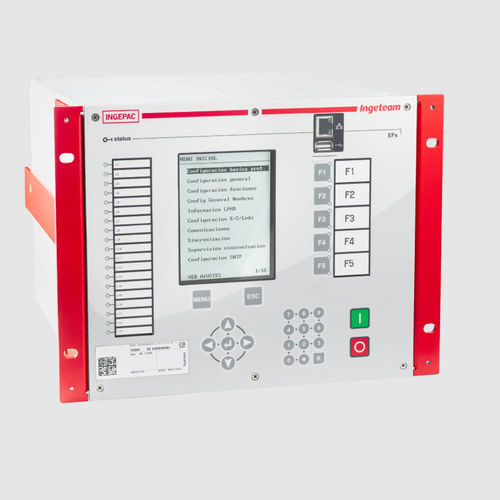

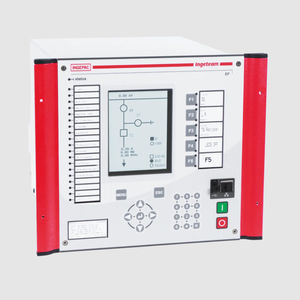

Relais de protection de phase INGEPAC EF BD eXtended

de courantde tensionde surintensité

Aperçu
Unité centrale de protection différentielle de barre pour postes électriques utilisant les communications process-bus IEC 61850.

Description du produit
INGEPAC EF BD eXtended par Ingeteam assure la fonction d'unité centrale de protection différentielle pour des schémas de barre jusqu'à 24 positions et plusieurs zones de protection. Il collecte les signaux analogiques et numériques des postes via IEC 61850 GOOSE et Sampled Values (MSV), exécute les algorithmes différentiels et émet les commandes de coupure/contrôle.

Données clés

• Prend en charge jusqu'à 24 positions et 5 zones de protection
• Entrée process-bus : MSV (IEC 61850-9-2LE / IEC 61869-9)
• Signalisation coupure/contrôle via GOOSE (IEC 61850-8-1)
• Protocoles pris en charge : IEC 61850, DNP3.0, IEC 870-5-103/104, Modbus, PROCOME

Fonctions de protection

• Unité différentielle 87B
• Supervision / zone de vérification
• Alarme différentielle
• Inrush restraint et stabilité en inrush
• 50BF défaut disjoncteur (phase et neutre)
• Surintensité 87B phase et neutre
• Zone morte, incohérence d'isolateur, zone dynamique
• 86 verrouillage de commande, supervision CT et VT

Caractéristiques

• Plateforme native IEC 61850 avec mesures haute précision et enregistrement oscillographique
• Acquisition de données à partir de MSV et E/S numériques
• Redondance : PRP, HSR ou lien-failure
• Automatisation et programmation logique selon IEC 61131-3
• Outil de configuration : pacFactory
• Afficheur frontal pour la surveillance locale
• Synchronisation temporelle :
  • SNTP
  • IEEE 1588 v2 (PTP)
  • IRIG-B
  • PPS

Cybersécurité

• Conforme aux référentiels IEC 62351, IEC 62443 et IEEE 1686
• Gestion des comptes utilisateurs et contrôle d'accès basé sur les rôles (RBAC)
• Gestion des sessions, audit et syslog
• Contrôle des ports de communication, gestion des mises à jour logicielle/firmware
• Protocoles chiffrés : HTTPS, SFTP, SSH, CMS/PKCS#7
• Pare-feu, protection contre les malwares et gestion des certificats (LDAP)

Applications

• Protection, automatisation et contrôle dans les postes de transmission et distribution
• Réseaux intelligents (Smart Grids) et schémas de protection des réseaux

Médias et téléchargements
La fiche produit inclut images, une vidéo interne et une brochure téléchargeable (PDF).

Caractéristiques techniques

• Jusqu'à 24 positions et 5 zones
• Entrée MSV : IEC 61850-9-2LE (process bus)
• GOOSE coupure/contrôle : IEC 61850-8-1
• Protocoles : IEC 61850, DNP3.0, IEC 870-5-103/104, Modbus, PROCOME
• Redondance : PRP, HSR, lien-failure
• Automatisation : IEC 61131-3
• Capture Sampled Values : IEC 61850-9-2 / IEC 61869-9
• Synchronisation : SNTP, IEEE 1588 v2 (PTP), IRIG-B, PPS
• Configuration : pacFactory
• Fonctionnalités de cybersécurité complètes selon IEC 62351 / IEC 62443 / IEEE 1686
