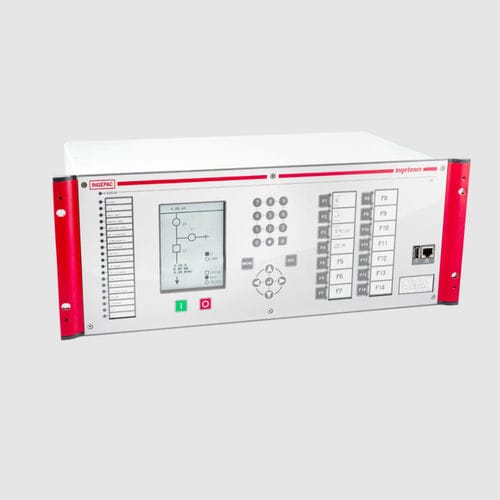

Relais de protection d'absence de phases INGEPAC EF ZT
de sous-intensitéde fuite à la terrede distance

Relais de protection d'absence de phases - INGEPAC EF ZT - Ingeteam GmbH - de sous-intensité / de fuite à la terre / de distance
Relais de protection d'absence de phases - INGEPAC EF ZT - Ingeteam GmbH - de sous-intensité / de fuite à la terre / de distance
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Valeur mesurée
de fuite à la terre, de sous-intensité, thermique, de puissance, d'absence de phases, de distance
Réseau
triphasé
Application
pour transformateur, pour ligne électrique aérienne
Communication
RS485, Ethernet, USB, Modbus
Norme
IEC
Autres caractéristiques
numérique, programmable, configurable, multifonction

Description

Aperçu du produit
  • Relais de protection de distance Ingeteam INGEPAC EF ZT
  • Catégorie : Protection de distance pour lignes de transmission
  • Fabricant : Ingeteam


Fonctions de protection
  • 21 Quadrilatéral et MHO
  • 21 Éléments haute vitesse
  • Extension de portée de la zone 1
  • Adaptation pour lignes doubles, compensation série et lignes avec transformateurs capacitifs
  • Protection de secours pour transformateur


Autres fonctions
  • 3x50/51 (67), 50N/51N (67N)
  • 50G/51G
  • 46TOC (67Q), 46IOC (67Q)
  • 46FA Détection de phase ouverte
  • 50CSC Freinage 2e harmonique
  • SOTF Fermeture sur défaut
  • 27, 59, 59N, 47, sous-tension
  • 81M/m, 81 ROCOF
  • 37 Sous-intensité
  • 49 Image thermique
  • 32 Puissance
  • Taraud
  • 85 Téléprotection (21, 67/67Q)
  • 68ZC, 68FF
  • 78 Oscillation de puissance
  • 25 Synchronisme
  • 79 Mono/tripolaire
  • 50 BF Défaut d'interrupteur (mono/tripolaire)
  • Localisateur de défauts
  • Supervision d'interrupteur


Caractéristiques
  • Plateforme native IEC 61850
  • Mesure haute précision, acquisition de données et enregistrement oscillographique
  • Protocoles : IEC 61850, DNP 3.0, IEC 870-5-103/104, Modbus, PROCOME
  • Redondance réseau : PRP, HSR ou détection de défaillance de lien
  • Automatismes et logiques selon IEC 61131-3
  • Capture Multicast Sampled Values (MSV) selon IEC 61850-9-2 ou IEC 61869-9
  • Synchronisation temporelle : SNTP, IEEE 1588 v2 (PTP), IRIG-B ou PPS
  • Outil de configuration : pacFactory
  • Afficheur intégré


Cybersécurité
  • Conforme IEC 62351, IEC 62443 et IEEE 1686-2013
  • Gestion des comptes utilisateur
  • Accès basé sur les rôles (RBAC)
  • Limitation du nombre de tentatives d'accès
  • Gestion des sessions
  • Audit et logs de sécurité (syslog)
  • Activation/désactivation des ports de communication
  • Gestion des mises à jour logiciel et firmware
  • Cryptographie : HTTPS, SFTP, SSH, CMS/PKCS#7
  • Accès web sécurisé (HTTPS) et SFTP
  • Protection contre les logiciels malveillants
  • Pare-feu
  • Certificats de sécurité (LDAP)


Données clés et applications
  • Protection de distance à séparation de phase : discrimination entre défauts triphasés, bifasés ou à la terre
  • Applications multi-interrupteurs : interrupteur et demi, anneau ou double interrupteur
  • Schémas de téléprotection : coupure graduelle, PUTT, POTT, DCB, DCUB
  • Conçu pour la protection de lignes de transmission simples, en anneau ou en schéma interrupteur-et-demi


Caractéristiques techniques
  • 5 zones de protection configurables (MHO et/ou quadrilatéral)
  • Fonctions de distance : 21 MHO/quadrilatéral, extension zone 1 et éléments haute vitesse
  • Nombreuses fonctions complémentaires (voir « Autres fonctions »)
  • Protocoles de communication : IEC 61850, DNP 3.0, IEC 870-5-103/104, Modbus, PROCOME
  • Redondance réseau : PRP, HSR ou détection de défaillance de lien
  • Capture MSV conforme IEC 61850-9-2 / IEC 61869-9
  • Synchronisation : SNTP, IEEE 1588 v2 (PTP), IRIG-B, PPS
  • Logiques programmables : IEC 61131-3
  • Enregistrement oscillographique et acquisition de données haute précision
  • Outil de configuration : pacFactory
  • Sécurité : conformité IEC 62351, IEC 62443, IEEE 1686-2013 ; RBAC ; syslog ; protocoles sécurisés (HTTPS, SFTP, SSH)
  • Options de téléprotection et protection secours transformateur
