Passerelle de communication INGESAS IC3

de sécuritéindustriellede télémesure

Présentation
INGESAS IC3 est une passerelle de communications et une RTU conçue pour collecter toutes les informations de la sous-station (alarmes, états, mesures, compteurs, etc.) et les transmettre aux postes centraux de télécontrôle. Elle reçoit également les commandes et consignes depuis les postes centraux et les transmet aux IED correspondants, tout en exécutant des logiques au niveau de la sous-station.

Fonctions

• Collecter toutes les informations de la sous-station (alarmes, états, mesures, compteurs, etc.) et les envoyer aux différents postes centraux selon les standards de télécontrôle.
• Recevoir les commandes et consignes des postes centraux et les transmettre aux IED correspondants.
• Exécuter les logiques générales au niveau de la sous-station, en recevant les informations requises des IED de position.
• Développer les logiques au moyen d’outils conformes à la norme IEC 61131-3.
• Intégrer des mesures de cybersécurité : pare-feu, chiffrement, gestion des utilisateurs et politiques d’accès.
• Agir comme maître de synchronisation temporelle pour tous les dispositifs connectés via IEEE 1588, IRIG‑B, SNTP ou protocoles de télécontrôle.

Modèles

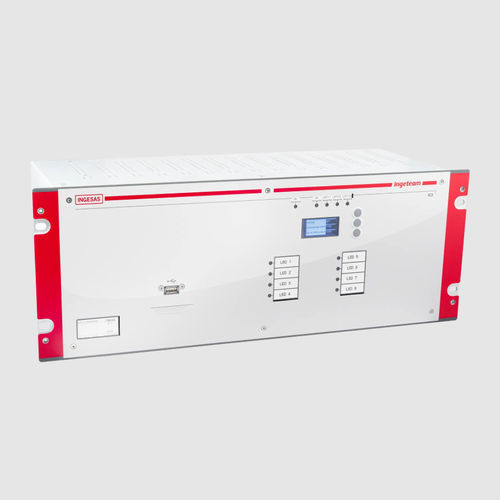

• INGESAS IC3 form factor 0 : unité de contrôle de sous-station en châssis modulaire avec E/S physiques et signalisation LED.
• INGESAS IC3 form factor 4 : unité de contrôle de sous-station en châssis de communications haute densité.

Protocoles

• IEC 61850 : client / serveur
• IEC 60870-5-101 : maître / esclave
• IEC 60870-5-104 : client / serveur
• IEC 60870-5-103 : maître
• DNP 3.0 : maître / esclave
• MODBUS RTU et TCP : maître / esclave
• PROCOME Série et TCP : maître
• OPC-UA : client / serveur

Cybersécurité

• Conforme à IEC 62351, IEC 62443 et IEEE 1686-2013.
• Protocoles de communication sécurisés : HTTPS, SSH / SFTP, Syslog, LDAP, DNP, OPC UA.
• Utilisation de certificats numériques : HTTPS, SSH, VPN.
• Chiffrement TLS 1.2.
• Gestion des comptes utilisateurs et contrôle d’accès basé sur les rôles (RBAC).
• Contrôle du nombre de tentatives de connexion, gestion des sessions et audit/logs de sécurité (syslog).
• Activation/désactivation des ports de communication, gestion des mises à jour logiciel/firmware, protection contre les maliciels et pare-feu.

Données clés

• Redondance : hot-hot, hot-standby et hot-warm.
• Serveur web intégré basé sur HTML5.
• Logique programmable selon IEC 61131-3.

Applications

• Smart Grids
• Transport d’énergie
• Distribution

Caractéristiques techniques

• Type de produit : passerelle et RTU pour automatisation et télécontrôle de sous-stations.
• Modèles : Form factor 0 (châssis modulaire avec E/S physiques et LED) et Form factor 4 (châssis de communications haute densité).
• Protocoles supportés : IEC 61850, IEC 60870-5-101/104/103, DNP3.0, MODBUS RTU/TCP, PROCOME Série/TCP, OPC-UA.
• Cybersécurité : IEC 62351, IEC 62443, IEEE 1686-2013 ; HTTPS/SSH/SFTP ; certificats numériques ; TLS 1.2 ; RBAC ; syslog ; pare-feu ; gestion des correctifs.
• Fonctions de synchronisation : IEEE 1588, IRIG-B, SNTP.
• Serveur web intégré (HTML5) pour visualisation et exploitation.
• Capacités de redondance : hot-hot, hot-standby, hot-warm.
• Étiquette produit : SAS (Systèmes d'automatisation de sous-stations).
