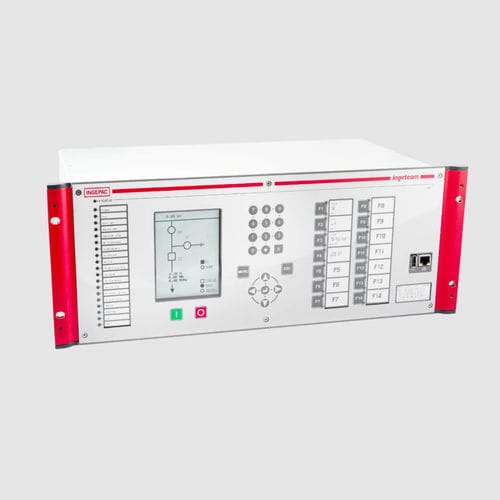

Relais de protection d'absence de phases INGEPAC EF LD

de surintensitéde surtensionde sous-tension

Nom du produit
INGEPAC EF LD

Description
INGEPAC EF LD est un relais de protection différentielle de ligne pour protection de phases séparées, conçu pour les lignes aériennes de transport et les câbles souterrains à tous niveaux de tension. Il combine des fonctions de protection complètes, des options de protection de distance et des capacités avancées de mesure, d'enregistrement et de communication pour postes HT/MT et applications industrielles.

Protection différentielle

• 87, 87LG, 87N
• Freinage et blocage 2e harmonique
• Suralimentation V/f et blocage 5e harmonique
• Supervision directionnelle
• Détecteur de saturation
• Compensation de charge
• Fonction 86 (défaillance d'appareillage)
• Supervision de déclenchement

Distance

• 21 Quadrilateral et MHO
• 21 haute vitesse
• Extension zone 1
• Lignes doubles, compensation série et transformateurs capacitifs compatibles
• Protection de secours pour transformateur

Autres fonctions

• SOTF (switch-on-to-fault)
• 27, 59, 59N, 47 (V2) — fonctions tension minimale / maximale
• 81M / 81 ROCOF
• 3x50/51 (67), 50N/51N (67N), 50G/51G
• 46TOC (67Q), 46IOC (67Q)
• 46FA détection phase ouverte
• 50 CSC freinage 2e harmonique
• Blocage 2e et 5e harmonique
• 37 sous-intensité (perte d'excitation)
• 49 image thermique, 49T (uniquement avec RTD)
• 32 mesure de puissance

Caractéristiques principales

• Plateforme native IEC 61850
• Mesure de haute précision et enregistrement oscillographique
• Protocoles pris en charge : IEC 61850, DNP3, IEC 870-5-103/104, Modbus, PROCOME
• Redondance réseau : PRP, HSR ou tolérance panne de lien
• Automatismes et logique sous IEC 61131-3
• Capture de Multicast Sampled Values (MSV) selon IEC 61850-9-2 / IEC 61869-9
• Synchronisation : SNTP, IEEE 1588 v2 (PTP), IRIG-B ou PPS
• Outil de configuration : pacFactory
• Afficheur pour visualisation locale

Cybersécurité

• Conforme à IEC 62351, IEC 62443 et IEEE 1686-2013
• Gestion des comptes et contrôle d'accès basé sur les rôles (RBAC)
• Contrôle des tentatives d'accès et gestion des sessions
• Audit de sécurité et syslog
• Activation/désactivation des ports de communication
• Gestion des mises à jour logiciel/firmware
• Cryptographie : HTTPS, SFTP, SSH, CMS/PKCS#7
• Accès web et fichiers sécurisé (HTTPS, SFTP)
• Protection contre malware et firewall
• Gestion des certificats (LDAP)

Données clés

• Applications multiterminal : adapté aux topologies 2 et 3 terminaux
• Fonction distance complète : protection de distance jusqu'à 5 zones Quad/MHO (option)
• Applications multi-interrupteur : entrées TI indépendantes

Applications et famille

• Domaines : Smart Grids, Transport, Distribution
• Famille de produits : Protection et contrôle

Médias et documentation

• Vidéodémonstration et fichier MP4 disponibles
• Fiche produit / catalogue disponible en PDF

Caractéristiques techniques / spécifications

• Type : Protection différentielle de ligne de phases séparées
• Fonctions de protection : 87, 87LG, 87N, freinage/blocage 2e harmonique, blocage 5e harmonique, 86, 50/51 et variantes neutre/terre
• Protection de distance : 21 Quadrilateral/MHO, 21 haute vitesse, extension zone 1, jusqu'à 5 zones (option)
• Compatibilité lignes doubles, compensation série et transformateurs capacitifs
• Enregistrement oscillographique et acquisition de mesure haute précision
• Protocoles industriels : IEC 61850, DNP3, IEC 870-5-103/104, Modbus, PROCOME
• Redondance réseau : PRP, HSR ou tolérance panne de lien
• Capture MSV selon IEC 61850-9-2 / IEC 61869-9
• Synchronisation : SNTP, IEEE 1588 v2 (PTP), IRIG-B, PPS
• Automatismes et logique : IEC 61131-3
• Cybersécurité : IEC 62351, IEC 62443, IEEE 1686 ; RBAC ; syslog ; HTTPS/SFTP/SSH ; firewall ; gestion des certificats
• Outil de configuration : pacFactory
• Médias disponibles : images, vidéo MP4, fiche technique (PDF)
• Marque : Ingeteam
