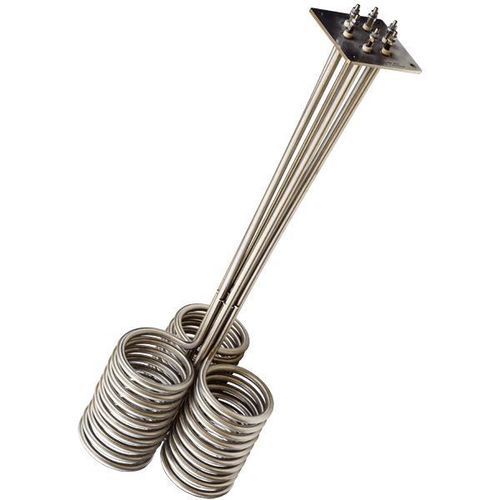

Thermoplongeur à bride

en cuivreen acier inoxydableen Incoloy

Présentation du produit
Les chauffages tubulaires constituent des éléments de base du chauffage électrique. Les chauffages tubulaires IHP sont utilisés dans de nombreuses applications industrielles pour chauffer l'air, les gaz, les liquides, les sels, les minéraux et les solides par conduction ou rayonnement. Ils sont disponibles en conception sur mesure ou en version standard pour livraison rapide.

Construction
Les chauffages tubulaires IHP sont constitués d'une gaine métallique renfermant un fil résistif spiralé dimensionné en puissance, centré dans le tube et entouré d'oxyde de magnésium compressé qui assure l'isolation entre le fil et la gaine extérieure. Le chauffage est ensuite scellé, équipé de ses connexions électriques et peut être cintré, enroulé ou formé selon spécification. Fixations courantes : bride, manchon ou bouchon fileté.

Matériaux et revêtements
Une large gamme de matériaux de gaine est proposée : cuivre, aciers inoxydables, acier inoxydable résistant aux acides, 254 SMO, Incoloy® 800, Incoloy® 825, aluminium et titane. Pour les bains contenant des liquides corrosifs, les chauffages tubulaires peuvent être revêtus de PTFE (Teflon®) comme couche protectrice supplémentaire.

Sécurité et options
Des chauffages tubulaires doublement isolés sont disponibles pour les installations sans prise de terre afin d'améliorer la sécurité des personnes. Des fusibles intégrés peuvent être fournis pour une protection passive supplémentaire. Tension d'alimentation et puissances sont personnalisables selon les besoins. IHP privilégie les solutions sur mesure tout en maintenant une gamme standard pour un approvisionnement rapide.

Contrôle et régulation
IHP peut concevoir et fournir des armoires de commande complètes et des systèmes de régulation adaptés aux exigences de contrôle de la température et à l'environnement d'application.

Produits associés

• Chauffages à accrocher sur flanc
• Chauffage d'huile hydraulique
• Plongeurs chauffants pour huile
• Plongeurs chauffants pour eau
• Chauffages à bobine céramique 700°C

Caractéristiques techniques

• Charge surfacique jusqu'à 15 W/cm²
• Température de service jusqu'à 900°C
• Alimentation et puissance personnalisables
• Tolérance de puissance +5% / -10%
• Tenue diélectrique 1250 V - 1 min (chauffages tubulaires simple isolation)
• Courant de fuite 0,75 mA/kW max 5 mA (chauffages tubulaires simple isolation)
• Connexions : filetage M, câble, câble flexible, broche plate, broche à souder
• Diamètres circulaires les plus courants : ø6,4; ø6,5; ø8; ø8,5; ø9,6; ø10; ø10,92; ø12; ø12,5; ø14; ø16; ø18; ø21
• Tailles rectangulaires les plus courantes : □6,1; □7,6; □9,65
• Matériaux de chauffe les plus courants : cuivre; acier inoxydable (AISI304, AISI309S, AISI316, AISI321); acier inoxydable résistant aux acides (AISI304L, AISI316L); 254 SMO; Incoloy® 800; Incoloy® 825; aluminium; titane
