Bobine chauffante électrique

Présentation du produit

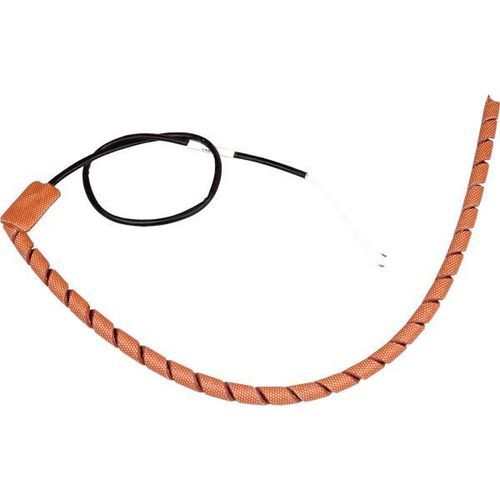

Les chauffages en silicone en spirale (Series 185) sont des éléments chauffants pré‑enroulés et flexibles conçus pour les tuyaux et composants de petit diamètre nécessitant un chauffage compact et adapté aux courbures. Ils associent une construction en silicone laminé et un fil résistif pour assurer un chauffage de surface uniforme jusqu'à 200°C, adapté aux applications industrielles.

Applications

• Tuyaux de petit diamètre transportant un fluide ou un gaz
• Équipements de traitement semi‑conducteurs
• Protection antigel des conduites et raccords
• Anti‑condensation sur coffrets et boîtiers
• Maintien de la température pour lignes de procédé

Construction et installation
Les éléments sont constitués d'un fil résistif encapsulé entre deux couches de silicone et laminés sous chaleur et pression. Le produit est livré pré‑enroulé et reste flexible, facilitant l'installation sur des tuyaux cintrés ou droits. Les diamètres standard commencent à Ø6,35 mm avec des longueurs nominales jusqu'à 1020 mm ; montage possible jusqu'à Ø12,7 mm. Dimensions et longueurs personnalisées disponibles sur demande.

Contrôle de la température
Un capteur de température intégré peut être fourni pour la régulation en boucle fermée. Les sorties capteur sont compatibles avec des armoires de commande PID (solutions capteur + armoire PID disponibles) afin d'assurer un contrôle précis de la température en application.

Spécifications techniques
Charge surfacique : 0,26–0,3 W/cm²
Température de travail : -60°C à +200°C
Tension : 240 V (personnalisable)
Convient aux diamètres : Ø6,35 à Ø12,7 mm (personnalisable)
Épaisseur : 1,5 mm
Longueur nominale : conçue pour ~80 % de couverture de surface
Longueur étendue : env. 60 % de couverture de surface
Installation : doit être raccordé à une installation protégée par un dispositif différentiel
Conductivité thermique : 0,22 W/m·K

Spécifications environnementales

• Très bonne résistance aux intempéries et au vieillissement
• Très bonne résistance au développement fongique et bactérien
• Haute résistance chimique à des substances telles que acétone, alcool, acide formique, huile de frein, acide acétique, graisses, HCl 10 %, H2SO4 10 %, cires et plastifiants
• Bonne résistance à la vapeur jusqu'à +130°C ou 2,5 bar

Gamme standard
Référence | Longueur nominale | Longueur étendue | Alimentation | Puissance | Densité de puissance
185-2002 | 205 mm | 250 mm | 120 V | 11 W | 0,26 W/cm²
185-2003 | 375 mm | 440 mm | 240 V | 19,5 W | 0,27 W/cm²
185-2004 | 475 mm | 550 mm | 240 V | 25 W | 0,27 W/cm²
185-2005 | 612,5 mm | 720 mm | 240 V | 33 W | 0,28 W/cm²
185-2006 | 780 mm | 900 mm | 240 V | 45 W | 0,30 W/cm²
185-2007 | 1020 mm | 1150 mm | 240 V | 52 W | 0,27 W/cm²

Caractéristiques techniques

• Charge surfacique : 0,26–0,3 W/cm²
• Plage de température : -60°C à +200°C
• Tension standard : 240 V (personnalisable)
• Diamètres compatibles : Ø6,35–Ø12,7 mm (personnalisable)
• Épaisseur : 1,5 mm
• Couverture nominale : ~80 % ; couverture étendue : ~60 %
• Conductivité thermique : 0,22 W/m·K
• Exigence d'installation : utilisation sur circuit protégé par dispositif différentiel
• Résistance environnementale : excellente contre vieillissement, agents biologiques et de nombreux produits chimiques ; bonne contre la vapeur jusqu'à +130°C / 2,5 bar
