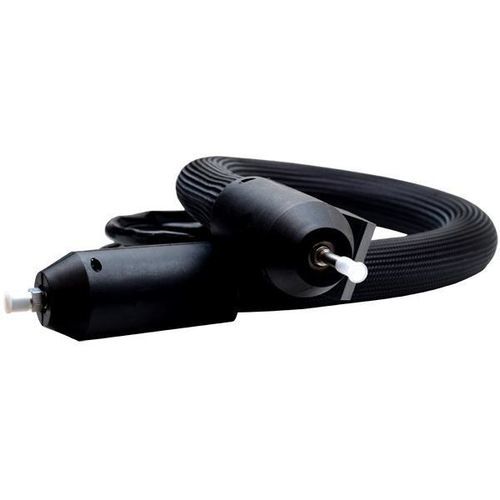

Flexible chauffant pour gaz

pour liquidesavec revêtement intérieur en PTFEpour haute température

Description du produit Les tuyaux chauffants permettent le transfert de liquides, gaz et produits visqueux tout en maintenant la température. Les tuyaux chauffants IHP sont flexibles et adaptés aux équipements en mouvement. Gamme dédiée : tuyaux chauffants industriels et tuyaux chauffants pour appareils d'analyse.

Construction Un tuyau chauffant est composé d'un tube intérieur (PTFE ou métal) entouré d'une gaine extérieure résistante à la pression. Un câble chauffant flexible personnalisé avec capteur intégré est placé entre le tube intérieur et la gaine. Les pertes thermiques peuvent être minimisées par une double couche thermique protégée par une surface extérieure durable et des capuchons de terminaison.

Applications Utilisés pour maintenir les milieux prêts à l'usinage, éviter la formation de condensats dans les gaz, garantir une qualité uniforme, permettre la production ou les mesures à distance, raccorder des pièces mobiles et conserver des proportions optimales pendant tout le process.

Spécifications techniques Température de service jusqu'à 550°C. Fourniture configurée sur demande. Puissance par mètre adaptée aux exigences du process. Capteurs intégrés : TC J (Fe-CuNi), TC K (NiCr-Ni), RTD PT100 ou RTD Ni120. Options d'isolation : mousse de silicone, fibre de verre textile ou fibre de silicate. Pression de process jusqu'à 285 bar à 250°C. Longueur de tuyau jusqu'à 150 m. Classe de protection jusqu'à IP54 (EN 60529). Capuchons en PA, élastomère ou aluminium. Raccords usuels : DKR, RSL, RSS, DKL, DKM, DKS, DKJ, BDN, BSP. Connexions par prises standard ou câblage.

Tolérances des raccords DN (NW) du tube intérieur (mm) - Diamètre intérieur du raccord øID (mm)
4 - 3,0
6 - 4,5
8 - 6,0
10 - 7,5
12 - 10
16 - 12,5
20 - 16,0
25 - 20,1
32 - 27,5
40 - 31,5

Caractéristiques techniques

• Température de service : jusqu'à 550°C
• Matériaux du tube intérieur : PTFE ou métal
• Gaine extérieure : gaine résistante à la pression
• Chauffage : câble chauffant flexible personnalisé avec capteur intégré
• Capteurs pris en charge : TC J (Fe-CuNi), TC K (NiCr-Ni), RTD PT100, RTD Ni120
• Options d'isolation : mousse de silicone, fibre de verre textile, fibre de silicate
• Pression de process : jusqu'à 285 bar à 250°C
• Longueur maximale de tuyau : jusqu'à 150 m
• Indice de protection : jusqu'à IP54 (EN 60529)
• Matériaux des capuchons : PA, élastomère, aluminium
• Raccords usuels : DKR, RSL, RSS, DKL, DKM, DKS, DKJ, BDN, BSP
• Connexions : prises standard ou câblage
• Puissance par mètre : adaptée au process et aux exigences client
• Fourniture : configurable sur demande
