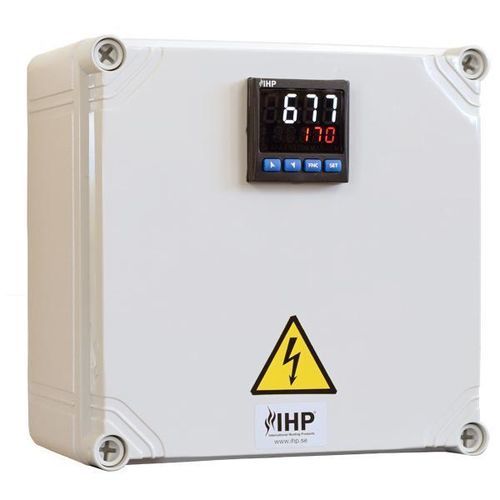

Armoire électrique de commande 220 series

muraleen plastiqueIP65

Présentation
La plus petite armoire de commande IHP est un système autonome conçu pour des applications de chauffage mono-zone avec un seul capteur. Le contrôleur PID intégré permet un chauffage homogène, des fonctions de rampe, une température maximale réglable, des étapes de programme avec différents points de consigne ou un contrôle simple de la température. L'appareil est CE et conforme.

Fourniture & options
Les armoires sont livrées en versions standard : sélectionnez le modèle en fonction de l'ampérage requis et du type de capteur de votre process. IHP propose des options telles que la liaison rapide entre chauffeur et armoire et peut aider à programmer les paramètres avant livraison.

Compatibilité
L'armoire peut être utilisée avec tous les chauffages IHP nécessitant moins de 10 A ou 16 A, selon la version.

Spécification technique
Boîtier plastique
Contrôleur PID électronique
Relais à semi-conducteurs SSR (courant max 10 ou 16 A)
Connexion du chauffe-eau sur borne
Adapté pour capteurs PT100 (2 ou 3 fils), TCJ ou TCK (capteur non inclus)
Contrôleur programmable via NFC avec smartphone Android
Disjoncteur de terre non inclus (suppose prise 230 V protégée)
Version 10 A : câble caoutchouc 1,6 m H07RN-F (3G1,5 mm²) avec prise Schuko
Version 16 A : entrée CEE 230 V
Manuel CE inclus

Gamme standard
220-10A-1-LC-001 | Armoire commande 230V 10A optimisée pour PT100 | Schuko | -50°C à 350°C
220-10A-1-LC-002 | Armoire commande 230V 10A optimisée pour TCJ | Schuko | -200°C à 600°C
220-10A-1-LC-003 | Armoire commande 230V 10A optimisée pour TCK | Schuko | -200°C à 1000°C
220-16A-1-LC-001 | Armoire commande 230V 16A optimisée pour PT100 | CEE | -50°C à 350°C
220-16A-1-LC-002 | Armoire commande 230V 16A optimisée pour TCJ | CEE | -200°C à 600°C
220-16A-1-LC-003 | Armoire commande 230V 16A optimisée pour TCK | CEE | -200°C à 1000°C
220-16A-1-LC-004 | Armoire commande IP65 230V 16A optimisée pour PT100 | CEE | -50°C à 350°C
220-16A-3-LC-011 | Armoire commande 400V 16A optimisée pour PT100 | CEE | -50°C à 350°C

Options
220-program-b | Fonction supplémentaire préprogrammée à la livraison : b. Démarrage progressif
220-program-c | Fonction supplémentaire préprogrammée à la livraison : c. Fonction rampe
220-program-d | Fonction supplémentaire préprogrammée à la livraison : d. Étapes de programme avec différents points de consigne

Caractéristiques / spécifications techniques

• Boîtier plastique
• Contrôleur PID électronique
• Relais à semi-conducteurs SSR (courant max 10 ou 16 A)
• Connexion chauffage sur borne
• Support capteur : PT100 (2 ou 3 fils), TCJ, TCK (capteur non inclus)
• Programmable via NFC avec smartphone Android
• Disjoncteur de terre non inclus (suppose prise 230 V protégée)
• Version 10 A : câble caoutchouc 1,6 m H07RN-F (3G1,5 mm²) avec prise Schuko
• Version 16 A : entrée CEE 230 V
• Manuel CE inclus
