Capteur de température RTD

Pt100thermocouple type Jthermocouple type K

Aperçu du produit
Capteurs de température industriels pour la régulation des procédés : PT100 (RTD) et large gamme de thermocouples (J, N, K et autres types). Conçues pour la mesure en liquides, gaz et solides, ces sondes sont adaptables aux environnements exigeants grâce aux choix de câbles, gaines de protection et systèmes de montage.

Applications et intégration
Conviennent à la surveillance de process, aux boucles de contrôle et aux dispositifs de sécurité dans les installations industrielles. Sélectionnez le type de capteur en fonction de l’étendue de température, du temps de réponse et de la compatibilité avec votre système de contrôle. Pour la sécurité et la fiabilité, associez les capteurs de process à une limitation haute température et intégrez-les à des armoires de commande avec régulateurs PID si nécessaire.

Installation et options
Plusieurs solutions de montage facilitent l’intégration : raccords filetés, brides, colliers, plaques ou montage bayonette. Gaines de protection et têtes DIN (aluminium ou inox) disponibles, avec degrés de protection jusqu’à IP68 et variantes ATEX. Options de câbles et de connecteurs, ainsi que transmetteurs (4-20 mA, HART ; version rail DIN) pour connexion directe aux API et équipements de contrôle.

Caractéristiques techniques
PT100 : -200°C à +600°C (recommandé -40°C à +300°C selon le type de câble) ; conducteurs en cuivre ; 2/3/4/6 conducteurs ; classes B/A/AA ; non blindé seulement. Thermocouple J : -40°C à +750°C (recommandé jusqu’à +550°C selon câble et gaine) ; Fe/CuNi ; classe 1 ; blindé ou non. Thermocouple N : -40°C à +1200°C (recommandé jusqu’à +850°C selon câble et gaine) ; NiCroSil/NiSil ; classe 1 ; blindé ou non. Thermocouple K : -40°C à +1150°C (selon câble et gaine) ; NiCr/NiAl ; classe 1 ; blindé ou non. Autres types : L, R, S (haute température, céramique), T (précis en valeurs négatives). Matériaux de câbles : silicone (max +200°C), PTFE (max +260°C), tresse acier (max +400°C) avec/sans ressort, fibre de verre (max +350°C / +450°C / +1000°C). Options tête DIN : aluminium ou inox ; IP65/IP67/IP68 ; ATEX. Connecteurs : prises standard et miniatures (femelle/mâle/intégrées), prises PT100 3/4 fils, Harting (PT100 uniquement), M12, DIN43650. Transmetteurs et communication : transmetteur 4-20 mA, protocole HART ; version rail DIN disponible.

Caractéristiques / spécifications techniques

• Types de capteurs : PT100 (RTD), thermocouples J, N, K ; options L, R, S, T
• Plages de température : PT100 -200°C à +600°C (recommandé -40°C à +300°C) ; J jusqu’à +750°C (recommandé jusqu’à +550°C) ; N jusqu’à +1200°C (recommandé jusqu’à +850°C) ; K jusqu’à +1150°C
• Configurations PT100 : conducteurs cuivre ; 2/3/4/6 fils ; classes B/A/AA ; non blindé seulement
• Matériaux et couleurs thermocouples : J (Fe/CuNi, noir/blanc), N (NiCroSil/NiSil, rose/blanc), K (NiCr/NiAl, vert/blanc) ; classe 1 ; blindé ou non
• Options câbles : silicone, PTFE, tresse acier, fibre de verre (différentes températures maximales)
• Montage : raccords filetés, brides, anneaux, œillets, colliers de tuyau, plaques rondes/carrées, bayonnette
• Gaines et têtes : avec/sans tête DIN ; raccords filetés ou brides ; options tête DIN : aluminium, inox ; IP65/IP67/IP68 ; ATEX

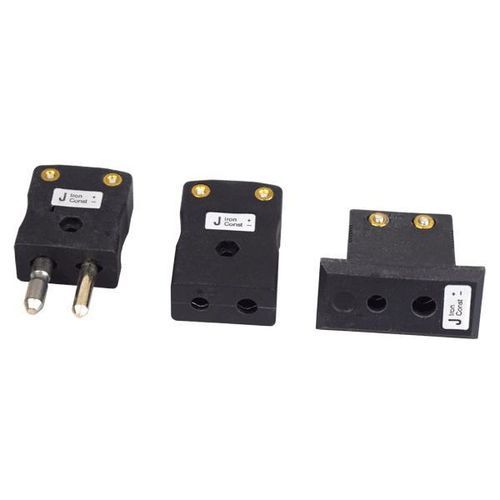

• Options connecteurs : prises standard et miniatures (femelle/mâle/intégrées), prises PT100 3/4 fils, Harting (PT100 uniquement), M12, DIN43650
• Transmetteurs et communication : transmetteur 4-20 mA, protocole HART ; version rail DIN disponible
