Microhmmètre numérique HZ-3320E-I

portablesur tableà faible résistance

Aperçu
Le HZ-3320E-I est un testeur portable de résistance CC pour transformateurs, conçu pour les interventions sur site sur transformateurs de distribution. Il délivre un courant maximal de 20 A et permet des mesures triphasées et des calculs de taux de déséquilibre en un clic grâce à un algorithme optimisé pour transformateurs de distribution. L'appareil vise des contrôles rapides, précis et une collecte de données terrain fiable.

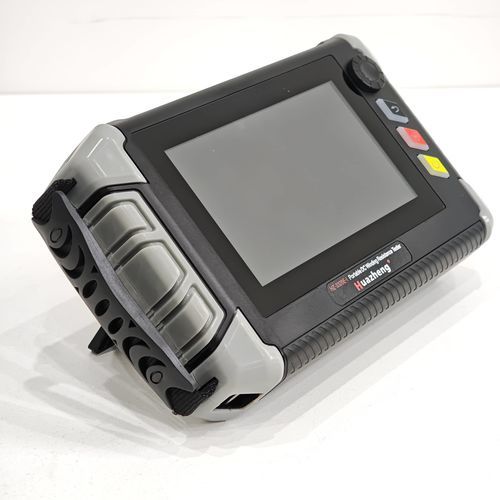

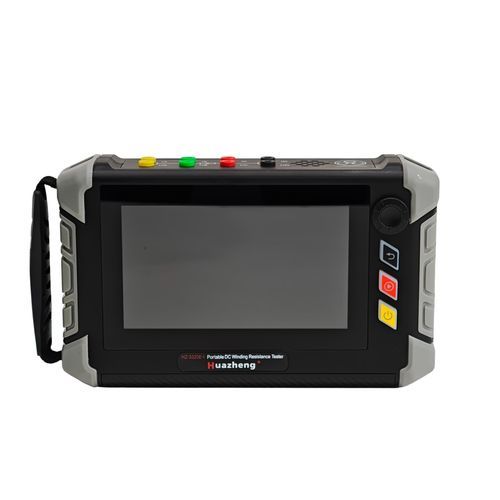

Design et caractéristiques physiques
L'instrument peut être utilisé à la main ou posé sur bureau pour contrôle tactile complet. Le boîtier est réalisé par surmoulage d'injection secondaire avec tampons en caoutchouc aux quatre coins pour la protection contre les chocs. La zone de préhension intègre un caoutchouc souple antidérapant. La face avant est protégée par un verre trempé antidéflagrant recouvrant un écran tactile capacitif industriel 7" en couleurs réelles, adapté aux environnements exigeants.

Principales fonctionnalités

• Courant de sortie maximal : 20 A ; positions sélectionnables : 20 A, 10 A, 5 A, 1 A, 0,1 A et mode basse courant (≤10 mA).
• Algorithmes optimisés pour transformateurs de distribution permettant les tests triphasés et le calcul des taux de déséquilibre en un clic.
• Cycles de test rapides et grande précision de mesure.
• Batterie lithium intégrée remplaçable (16,8 V / 6,4 Ah) ; options batteries multiples et chargeur de bureau pour usage continu sur site.
• Compatibilité des adaptateurs pour éviter l'utilisation de chargeurs incorrects ; fonctionnement possible pendant la charge.
• Support des enroulements Yn, Y et Δ via méthode de mesure triphasée.
• Protections : protection contre force électromotrice (EMF), protection contre circuit ouvert, etc.
• Stockage local jusqu'à 200 jeux de données ; export via clé USB ; imprimante thermique externe optionnelle.
• Interface utilisateur : écran tactile capacitif 7", molette (jog dial) et boutons pour utilisation à deux mains ou sur bureau.
• Autonomie typique : permet de tester au moins 50 transformateurs avec une seule charge dans des conditions d'usage courantes.

Exemple de test / Méthode
Exemple d'échantillon : transformateur sec 1600 kVA, 10/0,4 kV. Méthode recommandée : tester le côté haute tension plusieurs fois en gamme 5 A (pour simuler plusieurs positions de prise) et tester le côté basse tension en gamme 20 A, en adaptant les gammes selon les enroulements et les plages de résistance attendues.

Caractéristiques techniques

• Modèle : HZ-3320E-I
• Type : Triphasé, 20 A
• Courants de sortie (positions) : 20 A, 10 A, 5 A, 1 A, 0,1 A, ≤10 mA
• Plages de mesure par position : 20 A : 0,5 mΩ ~ 100 mΩ ; 10 A : 1,0 mΩ ~ 300 mΩ ; 5 A : 10 mΩ ~ 1,0 Ω ; 1 A : 200 mΩ ~ 6,0 Ω ; 0,1 A : 2,0 Ω ~ 60 Ω ; ≤10 mA : 30 Ω ~ 25 kΩ
• Précision : ±(lecture × 0,2% + 2)
• Alimentation interne : batterie lithium intégrée 16,8 V / 6,4 Ah (remplaçable)
• Adaptateur secteur (entrée/sortie) : Entrée AC 100–240 V, 50/60 Hz ; Sortie DC 24 V / 2 A
• Température de fonctionnement : -10 °C ~ 50 °C
• Humidité relative : ≤90% (sans condensation)
• Dimensions : 270 mm × 160 mm × 65 mm
• Poids : 2,0 kg
• Capacité de stockage : jusqu'à 200 enregistrements ; export USB
• Affichage : écran tactile capacitif industriel 7" en couleurs réelles
• Protections et options : protections EMF et circuit ouvert ; imprimante thermique externe, kits de batteries supplémentaires, chargeur de bureau en option
