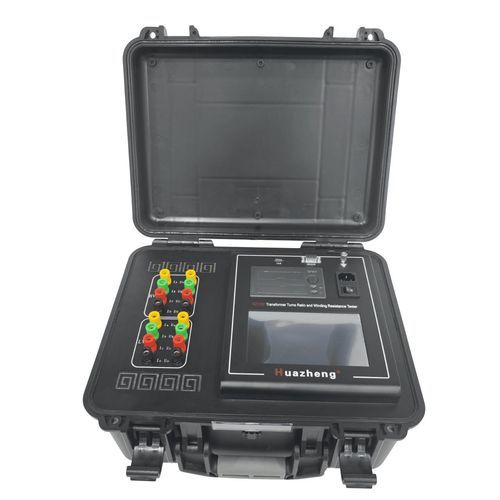

Testeur de tension HZ2162

de continuitéde fonctionnementde puissance

Description du produit
Lors de la fabrication des transformateurs, incluant les tests des produits semi-finis, les tests en usine des produits finis, l'installation, les révisions, le réglage des changeurs de prises, les tests de mise en service et les tests préventifs exigés par le service de l'énergie, il est nécessaire de mesurer la résistance en courant continu et le rapport de transformation du transformateur. Ces tests permettent de contrôler la qualité des soudures des enroulements, de détecter les courts-circuits entre spires, de vérifier la qualité des contacts de chaque position du changeur de prises et de s'assurer que la position réelle du changeur correspond à la position indiquée. Ils contribuent également à identifier les problèmes tels que les ruptures de stock.

Les méthodes de test traditionnelles nécessitent de multiples configurations de câblage et des tests à intervalles réguliers à l'aide de deux instruments distincts, ce qui est long et inefficace, retardant considérablement le processus de production.

Pour répondre au besoin de mesures plus rapides de la résistance CC et des rapports de transformation des transformateurs, notre société a développé le testeur intégré de résistance CC et de rapport de transformation HZ2162. Cet instrument se caractérise par une configuration de câblage unique, permettant d'effectuer à la fois le test du rapport de transformation et les tests de résistance CC hexaphasée (haute/basse) sans débrancher les fils. Toutes les fonctions sont facilement accessibles et utilisables via un écran tactile.

I. Caractéristiques

• Ce produit convient au test des transformateurs de distribution 10 kV et 35 kV, des transformateurs, des moteurs, des générateurs et autres charges inductives. Il est également utilisé pour la mesure des câbles, des contacts de relais, etc.
• L'instrument comprend une fonction de conversion de température, permettant d'ajuster les valeurs de résistance en fonction des différentes températures, ce qui facilite la comparaison des données.
• Il possède des fonctions de protection, notamment des alarmes sonores de décharge, une protection contre la surchauffe de l'alimentation et une protection contre l'inversion de tension.
• L'interrupteur de mise en charge peut être actionné directement en mode de mesure, et l'instrument actualise automatiquement les données sans nécessiter de réinitialisation.
• L'instrument offre 6 réglages de courant et dispose d'une fonction de plage de courant automatique qui sélectionne le réglage de courant approprié en fonction de la charge.

II. Caractéristiques du rapport de transformation

• L'instrument utilise une alimentation triphasée de précision à onduleur, éliminant ainsi l'influence des harmoniques du réseau électrique pendant la mesure et améliorant la précision. Il garantit également un fonctionnement stable lorsque l'alimentation est assurée par un générateur.
• La tension de sortie triphasée améliore la rapidité des tests. Elle permet de mesurer l'angle de phase et d'identifier automatiquement le groupe de câblage (0-11). Pour les transformateurs redresseurs à plusieurs enroulements basse tension, elle permet de mesurer le rapport de transformation et l'écart angulaire (jusqu'à 7,5°) sans déconnecter le côté basse tension.
• L'instrument est compatible avec une large gamme de transformateurs, et particulièrement adapté aux transformateurs de type Z, aux transformateurs redresseurs, aux transformateurs de mise à la terre et aux transformateurs de four électrique.
• Il est doté de protections contre les inversions de tension haute et basse, les courts-circuits entre spires du transformateur, les réglages incorrects du changeur de prises et les courts-circuits en sortie, améliorant ainsi la stabilité de l'instrument.
• Après la saisie des paramètres nominaux, l'instrument mesure automatiquement le rapport de transformation, l'erreur et la position des prises. Il est particulièrement performant pour les changeurs de prises asymétriques, permettant une identification précise de la position du changeur, même pour les appareils comportant jusqu'à 99 prises.
• L'appareil est doté d'un écran tactile couleur LCD haute luminosité de 7 pouces, garantissant une visibilité optimale même en plein soleil. Son interface tactile permet de basculer facilement entre le chinois et l'anglais.

III. Principaux indicateurs techniques
1. Principaux indicateurs de résistance directe :
Courant de test de résistance CC : AUTO
Plage et précision du test de résistance CC :
10 A : 0,5 mΩ à 800 mΩ ±(0,2 % + 2 digits)
3 A : 2 mΩ à 2 Ω ±(0,2 % + 2 chiffres)
1 A : 5 mΩ à 10 Ω ±(0,2 % + 2 chiffres)
200 mA : 100 mΩ à 50 Ω ± (0,2 % + 2 mots)
40 mA : 500 mΩ à 250 Ω ±(0,2 % + 2 chiffres)
Résolution minimale : 0,1 μΩ
Affichage : écran LCD. L’affichage à résistance possède 4 valeurs efficaces.
Stockage de données : 1000 groupes
Alimentation : 220 V CA ± 10 V, 50 Hz ± 1 Hz ; fusible : 5 A
Consommation électrique maximale : 200 W

2. Principaux indicateurs du taux de transformation :
Plage de test : Rapport de transformation -- 0,9 à 10 000 ; Angle -- 0 à 360°
Précision du ratio : ± 0,1 % + 2 mots (0,9-500)
± 0,2 % + 2 mots (501-2000)
± 0,5 % + 2 mots (2001-10 000)
Précision angulaire : ± 0,2°
Tension de sortie : ajustée automatiquement en fonction de la charge
Résolution : rapport – minimum 0,0001, angle – 0,01°
Alimentation électrique : 220 V CA ± 10 % 50 Hz ± 1 Hz
Température ambiante : -10 °C à 40 °C
Humidité relative : ≤ 85 %, sans condensation

Liste de colisage

Non.	Article	Qté
1	Moteur principal	1
2	Test line	8
3	Ligne électrique	1
4	Plomb de terre	1
5	Tuyau fusible	2
6	Imprimer papier	1
7	Échantillon d'essai (résistance standard)	1
8	Ligne de port série	1

Caractéristiques / Spécifications techniques

• Testeur intégré de résistance d'enroulement et de rapport de spires
• Modèle : HZ2162
• Écran tactile couleur LCD 7 pouces
• Plage de test de rapport de transformation : 0,9 à 10 000
• Précision du ratio : ± 0,1 % à ± 0,5 % selon la plage
• Précision angulaire : ± 0,2°
• Plage de test de résistance CC : 0,5 mΩ à 250 Ω selon le courant
• Résolution minimale : 0,1 μΩ
• Stockage de données : 1000 groupes
• Alimentation : 220 V CA ± 10 %, 50 Hz ± 1 Hz
• Consommation maximale : 200 W
• Température de fonctionnement : -10 °C à 40 °C
• Humidité relative : ≤ 85 %, sans condensation
