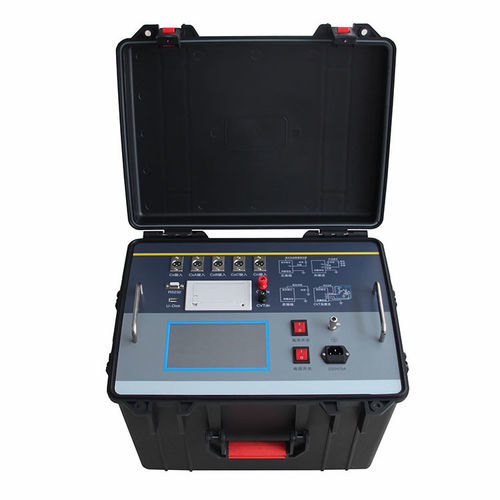

Testeur de capacité HZ-2400H

haute tensiondiélectriqued’isolement électrique

Présentation
Le HZ-2400H est un testeur de pertes diélectriques destiné à la mesure de la capacité et du facteur de pertes (tgδ) sur transformateurs, réacteurs, condensateurs, traversées et parafoudres. Conçu pour les contrôles d'acceptation, la maintenance et les essais préventifs en fabrication électrique et en postes, il fournit une évaluation fiable de l'état d'isolation et permet de détecter des défauts locaux.

Caractéristiques

• Filtrage numérique par transformée de Fourier pour des mesures haute précision de la capacité et du tgδ, avec procédures de mesure automatiques.
• Technologie de conversion de fréquence anti‑interférence pour éliminer le bruit secteur 50 Hz ; précision maintenue en environnement électromagnétique perturbé.
• Alimentation à découpage haute puissance à fréquence variable avec sorties sinusoïdales pures (45 Hz / 55 Hz) et capacité jusqu'à 10 kV ; mode Buck‑Boost pris en charge.
• Écran LCD tactile de grande taille avec interface graphique pour une exploitation intuitive et une formation minimale.
• Chip calendrier interne et mémoire de grande capacité pour stockage horodaté des résultats ; consultation et impression des historiques.
• Export de données via clé USB et gestion sur PC via logiciel dédié ; interface ordinateur (RS232) pour pilotage et intégration.
• Contrôle microprocesseur pour séquences d'essai automatisées selon la méthode choisie.
• Option modèle intégré avec condensateur standard et alimentation HV pour simplifier le câblage sur site.
• Mesure des pertes diélectriques d'huile possible avec godet d'huile standard et cordon de test dédié.
• Fonction de blindage basse tension en câblage inversé permettant certaines mesures sans déconnecter le bus CVT mis à la terre.
• Capacité d'essai de tenue en tension alternative (hipot) pour TP/TC et systèmes basse tension (ex. 400 V).
• Détection de la fréquence d'alimentation HV externe entre 40–70 Hz et prise en charge d'alimentations industrielles ou résonantes pour essais HV de forte capacité.
• Fonctions de test CVT : auto‑excitation, mesure automatique de C1/C2 et des pertes, mesure de la capacité/tgδ totale du CVT et quatre limites de protection (HV/LV et courant).
• Mesure du rapport CVT, de la polarité et de l'erreur de phase.
• Mesure simultanée sur quatre canaux pour essais des traversées triphasées et du point neutre.
• Imprimante thermique intégrée pour rapports sur site ; sortie clé USB pour export.
• Contrôle centralisé : un PC peut piloter jusqu'à 32 instruments pour intégration dans des véhicules d'essais haute tension.
• Protections de sécurité : détection de mise à terre (pas de sortie HV si mise à terre incorrecte), protection contre les surintensités et coupure HV en cas de choc électrique détecté.
• Module GPS optionnel pour géolocalisation des tests.

Caractéristiques / spécifications techniques

• Modèle : HZ-2400H
• Précision capacité (Cx) : ±(lecture × 1% + 1 pF)
• Précision tgδ : ±(lecture × 1% + 0,00040)
• Anti‑interférence : conversion de fréquence ; précision indiquée atteignable jusqu'à 200% d'interférence
• Résolution : jusqu'à 0,001 pF (4 chiffres significatifs)
• Plage tgδ : illimitée, résolution 0,001%
• Identification automatique du type d'échantillon : capacité / inductance / résistance
• Plage de courant de test : 10 μA ~ 5 A
• Plages de capacité HV interne : 3 pF ~ 60000 pF @ 10 kV ; 60 pF ~ 1 μF @ 0,5 kV
• Plages de capacité HV externe : 3 pF ~ 1,5 μF @ 10 kV ; 60 pF ~ 30 μF @ 0,5 kV
• Plage de tension HV interne réglable : 0,5 ~ 10 kV (12 kV en option)
• Courant de sortie max (interne) : 200 mA
• Courant max en câblage inversé : 10 kV / 5 A (fréquence secteur ou conversion 40–70 Hz)
• Sortie basse tension auto‑excitée CVT : 3 ~ 50 V, 3 ~ 30 A
• Précision mesure rapport de transformation : ±(lecture × 1%) ; plage 10 ~ 99999
• Précision mesure de phase : ±0,1° ; plage 0 ~ 359,9°
• Fréquence de test : 40–70 Hz réglable ; conversion automatique double fréquence autour de 50 Hz et 60 Hz configurable
• Précision de fréquence : ±0,01 Hz
• Temps de mesure : env. 40 s (selon méthode)
• Alimentation : 180 V ~ 270 VAC, 50 Hz ±1% (réseau ou groupe électrogène)
• Interface PC : RS232 standard ; prise USB pour stockage sur clé
• Imprimante : micro‑imprimante thermique intégrée
• Température de fonctionnement : -10 °C ~ 50 °C
• Humidité relative : <90%
• Dimensions : 500 mm × 377 mm × 330 mm
• Poids : 28 kg
