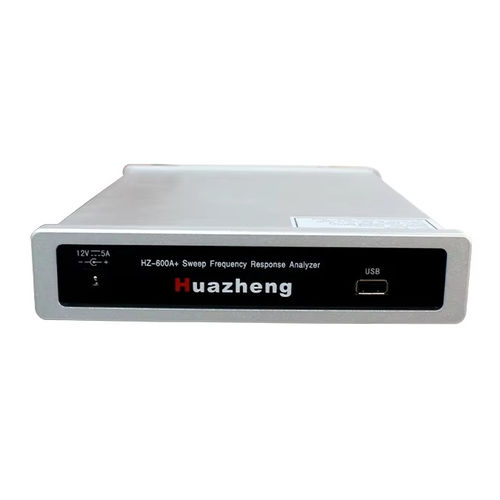

Analyseur de réponse en fréquence HZ-600A+

pour réseau électriqueportableautomatique

Le testeur de déformation des enroulements de transformateur est conçu pour les transformateurs de puissance d'une tension nominale de 6 kV et plus, ainsi que pour d'autres transformateurs à usage spécifique. Les transformateurs de puissance sont sujets à divers défauts, tels que les courants de court-circuit et les collisions physiques, pendant leur fonctionnement et leur transport. Ces facteurs peuvent soumettre les enroulements du transformateur à des forces électrodynamiques élevées, susceptibles d'entraîner une perte de stabilité. Ces forces peuvent provoquer des déformations permanentes, notamment des distorsions locales, des gonflements ou des dislocations, susceptibles de compromettre gravement le fonctionnement sûr du transformateur. Pour mesurer la déformation des enroulements de transformateur, la méthode d'analyse de la réponse en fréquence est utilisée, conformément à la norme nationale DL/T 911-2004 pour le secteur de l'énergie électrique. Cette méthode consiste à détecter les caractéristiques de réponse amplitude-fréquence de chaque enroulement et à comparer les résultats verticalement ou horizontalement. Toute modification de ces caractéristiques est analysée afin d'identifier d'éventuelles déformations des enroulements.
