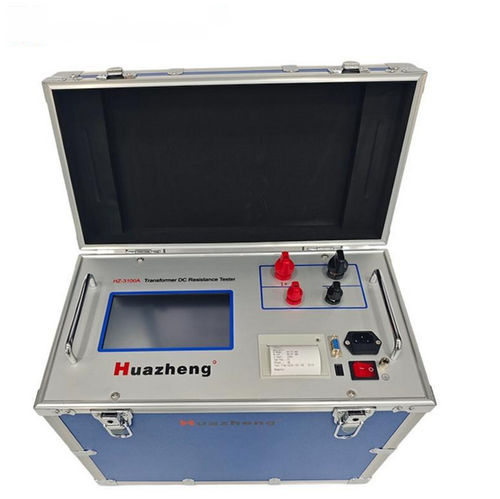

Microhmmètre numérique HZ-3100A

sur tableà faible résistance

Présentation
Le test de résistance d'enroulement DC est requis lors de la production, de l'installation, de la mise en service et des inspections préventives des transformateurs. Il permet de détecter des soudures défectueuses, des connexions desserrées, des unités manquantes, des circuits ouverts et d'autres défauts de fabrication ou défauts cachés après mise en service. Le HZ-3100A est un testeur de résistance d'enroulement DC compact à forte intensité conçu pour des mesures rapides et précises sur transformateurs de puissance et transformateurs d'instrumentation. L'instrument est contrôlé par microcontrôleur et intègre décharge automatique, haut degré d'automatisation et protections utilisateur.

Caractéristiques principales

• Contrôle par microcontrôleur avec haut degré d'automatisation.
• Alimentation avancée avec plusieurs paliers de courant et large plage de mesure ; sélection automatique du courant selon la charge.
• Protection contre le contre‑EMF et décharge automatique avec alarme sonore.
• Réponse rapide et gestion intelligente de l'énergie pour réduire la chaleur et économiser l'énergie.
• Écran LCD matriciel 320×240 65K couleurs réelles, affichage 4 chiffres significatifs.
• Calendrier permanent et conservation des données en cas de coupure ; stockage jusqu'à 1000 jeux de données.
• Interfaces RS232 et USB pour communication PC et stockage sur clé USB ; micro‑imprimante panneau intégrée.

Résumé technique
Affichage | LCD | 4 chiffres significatifs
Sauvegarde des données | 1000 ensembles
Alimentation | AC 220 V ±10 V, 50 Hz ±1 Hz | Fusible 10 A

Physique
Consommation | 1000 W
Dimensions | 440 × 245 × 395 mm
Poids | Boîtier hôte 19,8 kg ; boîtier câble 7,5 kg

Plages de mesure et performances
Courants de test | 5 A, 10 A, 20 A, 50 A, 100 A
Plage de mesure | 50 μΩ – 100 mΩ (100 A) ; 100 μΩ – 400 mΩ (50 A) ; 200 μΩ – 1 Ω (20 A) ; 500 μΩ – 2 Ω (10 A) ; 1 mΩ – 4 Ω (5 A)
Précision | ±(0,2 % + 2 digits)
Résolution | 0,1 μΩ

Spécifications

• Modèle : HZ-3100A
• Marque : Huazheng
• Courants de test : 5 A, 10 A, 20 A, 50 A, 100 A
• Plages de mesure : voir ci‑dessus
• Précision : ±(0,2 % + 2 digits)
• Résolution : 0,1 μΩ
• Affichage : LCD 320×240 matriciel 65K couleurs
• Stockage : 1000 ensembles (sauvegarde en cas de coupure)
• Interfaces : RS232, USB
• Micro‑imprimante panneau intégrée
• Protections : protection contre contre‑EMF, décharge automatique avec alarme sonore
• Alimentation : AC 220 V ±10 V, 50 Hz ±1 Hz ; Fusible 10 A
• Consommation : 1000 W
• Dimensions : 440 × 245 × 395 mm
• Poids : Boîtier hôte 19,8 kg ; boîtier câble 7,5 kg
• Gestion intelligente d'énergie
