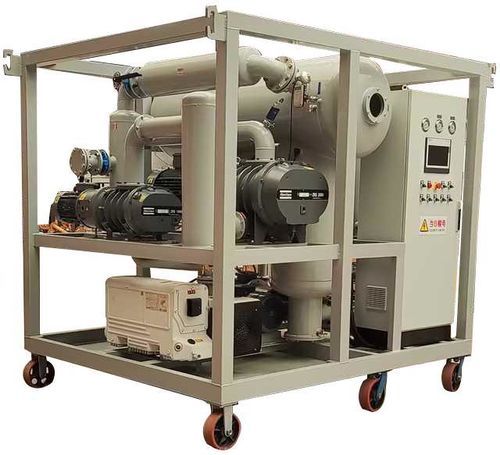

Système de nettoyage d'huile HZLY-75A

Présentation
La série HZLY Huazheng est une unité industrielle de déshydratation et de purification dhuile pour transformateurs, conçue pour éliminer leau libre et dissoute, les gaz dissous et les impuretés solides afin de restaurer la rigidité diélectrique et les propriétés isolantes des huiles utilisées en haute tension.
Fonctions principales et applications

• Élimination de leau (libre et dissoute), des gaz et des impuretés mécaniques dans les huiles isolantes.
• Restauration de la rigidité diélectrique et amélioration des performances disolation pour huile de transformateur, huile de condensateur et huile de refroidissement.
• Adaptée au traitement dhuile pour équipements haute et très haute tension (ex. : transformateurs jusquà 500 kV et 220 kV) et pour opérations de maintenance préventive ou de récupération dhuile.

Caractéristiques techniques

• Séparation sous vide double horizontale (technologie Huazheng) pour doubler la surface dévaporation et augmenter lefficacité délimination des gaz.
• Séparateur à pulvérisation dhuile coalescent pour une séparation fiable des gaz et des émulsions.
• Élément filtrant de haute finesse (importé) : 5 μm, efficacité élevée (β ≥ 1000).
• Chauffage par rayonnement thermique avec contrôle de température constant.
• Système de transport dhuile à faible niveau sonore et composants mécaniques conçus pour une longue durée de vie.
• Contrôle automatique du niveau par vanne à flotteur et capteurs photoélectriques.
• Technique française de démoussage pour limiter le risque de fuites et stabiliser le processus.
• Commande numérique automatique par PLC ; principaux appareillages électriques indiqués comme importés pour une meilleure fiabilité de contrôle.

Conception, exploitation et maintenance

• Agencement compact facilitant lintégration en poste et réduisant lencombrement.
• Interface orientée opérateur pour simplifier lutilisation ; séquences automatisées et verrous de sécurité via PLC.
• Accès facilité aux composants et filtres standardisés pour un entretien courant simple et une réduction des temps darrêt.

Caractéristiques / spécifications techniques

• Série : HZLY series (purificateur dhuile sous vide double étage haute efficacité).
• Fonctions : déshydratation, dégazage, élimination des particules solides.
• Filtration : élément filtrant 5 μm, β ≥ 1000.
• Séparation : séparation sous vide double horizontale séparateur coalescent.
• Chauffage : rayonnement thermique avec contrôle de température.
• Contrôles : PLC, vanne à flotteur, contrôle photoélectrique du niveau dhuile.
• Applications : huile de transformateur, huile de condensateur, huile de refroidissement ; utilisable pour systèmes de haute tension (ex. 220 kV / 500 kV).
