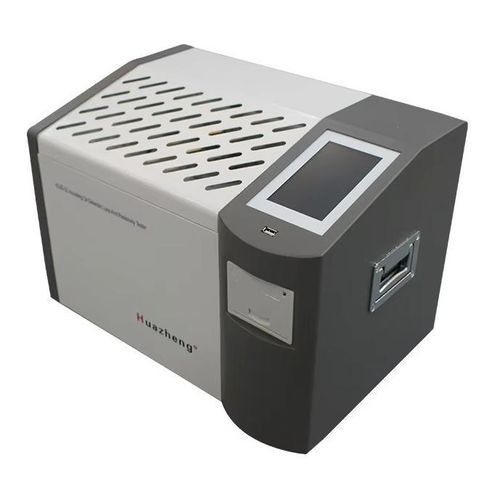

Testeur diélectrique HZJD-2Z

de résistance internede températurede facteur de dissipation

Description générale
Dans le domaine de l'électrotechnique et de la maintenance, garantir la fiabilité et l'efficacité des huiles isolantes est primordial. Le testeur de perte diélectrique (tangente delta) pour huiles isolantes s'avère un outil indispensable pour les professionnels soucieux de l'intégrité des systèmes électriques. Cet appareil sophistiqué mesure la perte diélectrique (tangente delta) des huiles isolantes, fournissant ainsi des informations cruciales sur l'état et les performances de ces matériaux essentiels.

Aperçu
Le testeur de pertes diélectriques et de résistivité pour huiles isolantes HZJD-2Z est conçu et fabriqué conformément à la norme GB/T5654-2007 relative aux mesures de permittivité relative, de facteur de pertes diélectriques et de résistivité en courant continu des matériaux isolants liquides. Il est utilisé pour mesurer le facteur de dissipation diélectrique et la résistivité en courant continu des huiles isolantes et autres liquides isolants. Cet instrument se caractérise par sa structure intégrée et comprend une cellule de test, un régulateur de température, un capteur de température, un pont de test de pertes diélectriques, une alimentation de test en courant alternatif, un condensateur étalon, un ohmmètre, une source de haute tension en courant continu et d'autres composants essentiels. Entièrement numérique et doté d'un système de mesure automatique intelligent, il est équipé d'un grand écran LCD couleur (800 x 480 pixels) affichant des instructions en chinois à chaque étape. Les résultats des tests sont automatiquement enregistrés et imprimés, permettant ainsi à un opérateur, même sans formation spécialisée, de l'utiliser efficacement.

Fonctions et caractéristiques principales

• La cellule de test utilisée, à trois électrodes et conforme à la norme nationale GB/T5654-2007, avec un espacement de 2 mm entre les électrodes, permet d'éliminer l'influence des capacités parasites et des fuites sur les résultats des tests de pertes diélectriques. L'appareil est équipé d'une électrovanne de vidange d'huile, ce qui permet de vider la cellule de test sans la démonter et de la rincer avec l'échantillon.
• L'instrument utilise un chauffage par induction à moyenne fréquence et un algorithme de régulation de température PID. Cette méthode de chauffage présente les avantages suivants : absence de contact entre la cellule de test et l'élément chauffant, chauffage uniforme et rapide, contrôle aisé et régulation précise de la température dans la plage d'erreur de la température préréglée.
• Le condensateur standard interne est un condensateur à trois électrodes rempli de gaz SF6, et sa perte diélectrique et sa capacité électrique sont indépendantes de la température ambiante, de l'humidité et d'autres facteurs, de sorte que la précision de l'instrument peut être assurée même après une utilisation prolongée.
• L'alimentation de test CA utilisant une conversion CA-CC-CA permet d'éviter efficacement les fluctuations de tension et de fréquence du réseau électrique qui affectent la précision de la mesure des pertes diélectriques. L'instrument fonctionne même avec un générateur.
• Fonction de protection optimale : en cas de surtension, de surintensité ou de court-circuit haute tension, l’appareil coupe rapidement la pression et émet un message d’avertissement. En cas de défaillance ou de déconnexion du capteur de température, l’appareil émet également un message d’avertissement.
• Le four à induction moyenne fréquence est équipé d'un relais de limitation de température. Lorsque la température dépasse 120 degrés, l'appareil désactive le relais et arrête le chauffage.
• Le réglage des paramètres expérimentaux est plus pratique. Plage de réglage de la température : 0 à 125 °C, plage de réglage de la tension alternative : 500 à 2 000 V, plage de réglage de la tension continue : 0 à 500 V.
• Utilisation d'un grand écran LCD rétroéclairé offrant un affichage clair. Interface conviviale : suivez simplement les instructions du menu en chinois, entrez la commande, et l'appareil effectuera automatiquement le test. Les résultats seront ensuite enregistrés et imprimés automatiquement.
• Horloge temps réel intégrée : la date et l’heure du test peuvent être enregistrées, affichées et imprimées avec les résultats du test.
• Fonctions d'étalonnage d'une pile sèche nettoyée. La mesure de la capacité et du facteur de perte diélectrique d'une pile sèche permet de déterminer ses conditions de nettoyage et d'assemblage. Les données d'étalonnage sont enregistrées automatiquement, ce qui facilite le calcul de la permittivité relative et de la résistivité en courant continu.

Principaux indicateurs techniques
Alimentation en tension : 220 V CA ±10 %
Fréquence du réseau électrique : 50 Hz/60 Hz ±1 %
Plage de mesure :
capacité électrique : 5 pF à 200 pF
Permittivité relative : 1 000 à 30 000
facteur de perte diélectrique : 0,00001 à 100
Résistivité en courant continu : 2,5 MΩ·m à 20 TΩ·m
Précision de mesure :
capacité électrique : ± (1 % de la valeur mesurée + 0,5 pF)
Permittivité relative : ±1 % de la valeur mesurée
facteur de dissipation diélectrique : ± (1 % de la valeur mesurée + 0,0001)
Résistivité en courant continu : ±10 % de la valeur mesurée
Résolution :
capacité électrique : 0,01 pF
Capacité relative : 0,001
facteur de dissipation diélectrique : 0,00001
Plage de température mesurée : 0 à 125 °C
erreur de mesure de température : ±0,5 °C
Tension d'essai CA (RMS) : Tension réglable en continu de 500 à 2000 V, fréquence de 50 Hz
Tension d'essai CC : 0 à 500V Réglable en continu
Consommation d'énergie : 100 W
Dimensions extérieures : 500×360×420 mm
Poids total : 22 kg

Conditions d'utilisation
Température ambiante : 0 à 40 °C
Humidité relative (HR) : (voir images)

Caractéristiques / Spécifications techniques

• Modèle : HZJD-2Z
• Marque : Huazheng
• Type : Testeur de perte diélectrique et de résistivité d'huile isolante
• Norme : GB/T5654-2007
• Alimentation : 220 V CA ±10 %
• Fréquence : 50 Hz/60 Hz ±1 %
• Capacité de mesure : 5 pF à 200 pF
• Permittivité relative : 1 000 à 30 000
• Facteur de perte diélectrique : 0,00001 à 100
• Résistivité en courant continu : 2,5 MΩ·m à 20 TΩ·m
• Précision : voir détails ci-dessus
• Température de fonctionnement : 0 à 40 °C
• Poids : 22 kg
• Dimensions : 500×360×420 mm
