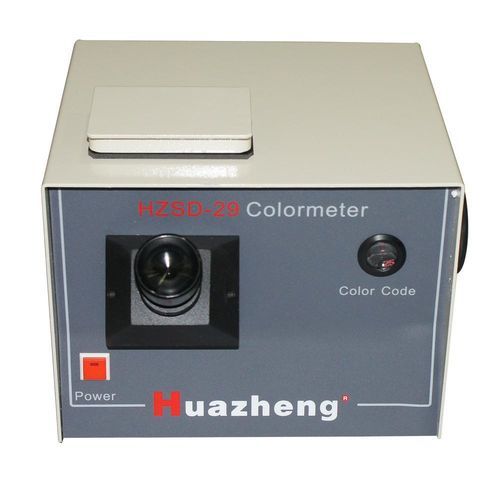

Colorimètre de paillasse HZSD-29

pour l'analyse de matériaupour source lumineusepour l'industrie pétrolière

Cet instrument permet de déterminer la couleur de tous types d'huiles lubrifiantes et autres produits pétroliers, conformément à la norme ASTM D1500. Lors de son utilisation, un échantillon de pétrole est injecté dans un tube colorimétrique. La chromaticité et l'indice de couleur sont ensuite déterminés après comparaison de l'échantillon avec la feuille de couleur étalon. Principaux indicateurs techniques - Alimentation : 240 V, 100 W ainsi que l'ampoule à coquille de lait avec doublure polie mate avec une température de 2750 ± 50 K. - Tube colorimétrique : tube en verre coloré à fond plat avec un diamètre intérieur de Φ32,5~Φ33,4 mm et une hauteur de 120~130 mm. - Disque Couleur Standard : 26 trous lumineux de diamètre Φ14, dont 25 contiennent des feuilles de verre dont le numéro de couleur varie successivement et respectivement de 1 à 25. Le 26ème trou est vide. Composition de l'instrument - L'instrument se compose d'un disque lumineux standard, de lentilles optiques pour l'observation, d'une source lumineuse et d'un tube colorimétrique. - La couleur est filtrée après que la lumière source ait traversé la plaque de verre opaque et la plaque de verre filtrant la lumière solaire. Les caractéristiques du spectre de la lumière standard obtenue sont similaires à celles de la lumière du nord. - Deux faisceaux lumineux parallèles se forment après que la lumière standard ait traversé le miroir plan réfléchissant et le prisme. Ces deux faisceaux lumineux, de même taille et de même forme, éclairent simultanément et de manière égale la plaque de verre colorée du disque de couleur standard et l'échantillon dans le tube colorimétrique. - Le disque de couleur standard contient 26 trous lumineux de diamètre Φ14. Tournez le volant rotatif du disque de couleur standard, situé sur le côté droit de l'instrument, afin que le liquide échantillon puisse choisir la couleur correspondante lors de l'expérience de comparaison des couleurs. - Le tube colorimétrique est placé à l'intérieur par la position du petit couvercle en haut de l'instrument. - L'oculaire d'observation est composé d'un miroir convexe et d'un miroir concave. Il permet d'ajuster le faisceau lumineux et d'effectuer la mise au point. Caractéristiques de performance - L'oculaire d'observation est composé d'un miroir convexe et d'un miroir concave. Il permet d'observer la couleur de l'échantillon et celle de la couleur étalon. - La lentille oculaire optique a la capacité d'ajuster le faisceau lumineux et la mise au point, et est facile à utiliser. - Sa structure est raisonnablement conçue et est facile à manipuler. - Le numéro de couleur correspond au numéro de couleur de la norme ASTM D1500. Méthode d'utilisation de l'instrument 1. Préparation a. Utilisez le papier essuie-lentille pour essuyer clairement le tube colorimétrique. b. Introduisez de l'eau distillée dans un tube colorimétrique de manière à ce que la profondeur d'eau soit supérieure à 50 mm. Placez ensuite le tube colorimétrique mentionné ci-dessus comme liquide de référence sur le côté droit du récipient fermé. c. Introduisez l'échantillon transparent dans l'autre tube colorimétrique de manière à ce que la profondeur d'eau soit supérieure à 50 mm. Placez ensuite le tube colorimétrique susmentionné sur le côté gauche du récipient fermé et laissez-le fermé. d. Si l'échantillon est trouble et opaque, chauffez-le jusqu'à ce que la couleur trouble disparaisse. Introduisez-le ensuite dans le tube colorimétrique et mesurez-le immédiatement. e. Si la couleur de l'échantillon est plus foncée que celle de la plaque de verre standard n° 25, du kérosène est utilisé pour diluer l'échantillon avant de mesurer la couleur du mélange kérosène-échantillon. Le rapport volume/volume de l'échantillon/kérosène est de 15:85. 2. Procédure expérimentale a. Mettez l'instrument sous tension et tournez la molette du disque de couleur standard, situé sur le côté droit. Observez simultanément à travers l'oculaire d'observation. Vous verrez deux demi-cercles colorés : celui de gauche représente la couleur de l'échantillon et celui de l'étalon. Si la couleur de l'échantillon est identique à celle de la plaque de verre standard, les valeurs mesurées sur le disque doivent être enregistrées comme chromaticité de l'échantillon. Si la couleur de l'échantillon se situe entre les couleurs de deux plaques de verre standard adjacentes, la plage de numéros de couleur doit être enregistrée, par exemple 11-12 ou 15-16. L'échantillon mesuré après dilution doit être noté comme « liquide dilué » dans le rapport. b. Une fois la mesure terminée, éteignez l'interrupteur d'alimentation, retirez le tube colorimétrique et lavez-le soigneusement pour une utilisation ultérieure. Notes - Une fois la distance focale et la lumière correctement réglées, la lentille optique ne doit pas être déplacée violemment. Si un réglage est indispensable, il doit être effectué avec précaution. - Lorsque le tube colorimétrique contenant l'échantillon est placé à l'intérieur de l'instrument, la surface externe et la surface inférieure doivent être soigneusement essuyées. - La plaque de verre de couleur standard doit être vérifiée tous les six mois avec un liquide de comparaison de couleur standard ASM D1500. Si la différence de couleur entre la plaque de couleur et la couleur du liquide de comparaison de couleur correspondant est supérieure à un numéro de couleur, le disque de couleur doit être remplacé ou envoyé à son fabricant pour normalisation. - Pièce jointe : schéma comparatif du numéro de couleur. Liste de colisage Non. | Article | Qté 1 | Moteur principal | 1 2 | Tube colorimétrique | 2 Caractéristiques / Spécifications techniques - Norme : ASTM D1500 - Alimentation : 240 V, 100 W - Température de la source lumineuse : 2750 ± 50 K - Tube colorimétrique : diamètre intérieur Φ32,5~Φ33,4 mm, hauteur 120~130 mm - Disque couleur standard : 26 trous lumineux Φ14, 25 feuilles de verre (couleurs 1 à 25), 1 trou vide - Oculaire d'observation : miroir convexe et miroir concave, mise au point ajustable
