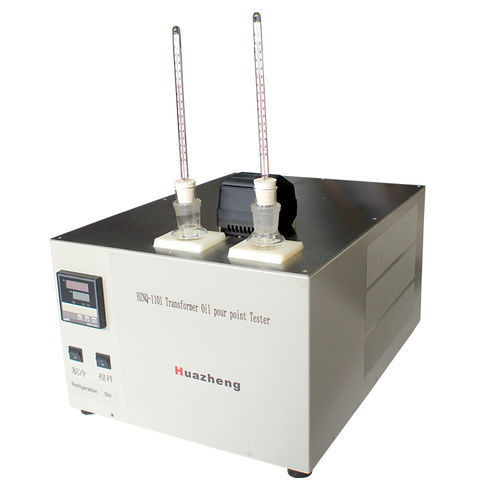

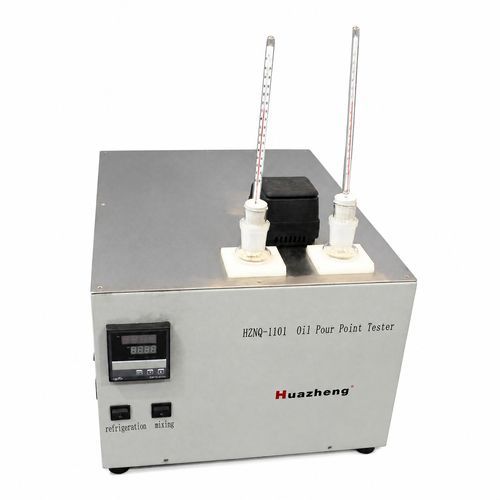

Testeur de point d'écoulement HZNQ-1101

d'huilepour produits pétrolierspour applications ferroviaires

Description générale
Le testeur de point d'écoulement d'huile HZNQ-1101 est conçu pour déterminer le point d'écoulement des huiles de transformateur, des huiles lubrifiantes et des huiles légères, ainsi que le point de congélation de diverses matières premières chimiques. Équipé d'un compresseur frigorifique importé, il offre un refroidissement rapide et une haute précision grâce à son capteur importé. Utilisé dans les secteurs de l'énergie électrique, de la chimie, du ferroviaire et du pétrole.

Introduction à l'instrument
Sous les conditions de la norme nationale, l'échantillon est testé in vitro en le plaçant dans un bain d'alcool avec un tube d'échantillon réfrigéré. La température la plus élevée à laquelle le liquide cesse de s'écouler est le point de condensation de l'échantillon.

• Ouvrir l'emballage pour vérifier les dommages.
• Vérifier le modèle de l'équipement et les accessoires selon la liste de colisage.
• Déboguer l'instrument après vérification.

Étapes de fonctionnement :

• Insérer le cordon d'alimentation dans une prise AC220V avec mise à la terre fiable.
• Ajouter de l'éthanol anhydre à la chambre congelée jusqu'au tuyau en cuivre de l'évaporateur.
• Remplir le tube à essai avec l'échantillon jusqu'à la ligne de calibrage, le placer dans le congélateur, immerger dans l'éthanol et insérer le thermomètre.
• Allumer les interrupteurs d'alimentation, d'agitation et de réfrigération, régler le thermostat et observer le refroidissement. Le point d'écoulement est atteint lorsque l'échantillon cesse de s'écouler en inclinant le tube.

Paramètres techniques
Plage : température ambiante ~ -45°C;
Précision : ±0,1°C
Affichage : affichage numérique à tube cathodique;
Mode de test : contrôle automatique de la température, test manuel;
Capteur de température : résistance en platine PT100;
Trou d'essai : Deux trous.
Vitesse de refroidissement : au moins 70°C/h
Mode de réfrigération : réfrigération par compresseur;
Puissance : 1500W;
Tension d'alimentation : AC220V 50Hz;
Environnement applicable : température ≤40°C, humidité ≤80%
Poids de l'instrument : environ 40KG.

Précautions et entretien du matériel

• Utiliser dans un environnement non corrosif.
• Nettoyer le tube à essai lors du changement d'échantillons.
• S'assurer que le thermomètre est sans graisse pour maintenir la sensibilité.
• Éviter les engelures en ne plaçant pas les mains dans le congélateur pendant les tests.

Méthode de fonctionnement du point d'écoulement

• Nom : Point d'écoulement
• Résumé de la méthode : Après refroidissement, vérifier la fluidité tous les 3°C, enregistrant la température la plus basse à laquelle l'échantillon s'écoule comme point d'écoulement.
• Méthode de fonctionnement :
  • Verser l'échantillon dans un tube à essai propre et sec jusqu'au repère, fixer le thermomètre avec un bouchon et injecter 1-2 mL d'éthanol absolu.
  • Immerger le tube à essai dans le bain de refroidissement, observant la fluidité à chaque baisse de température de 3°C. Ne pas perturber l'échantillon une fois les cristaux de paraffine formés.
  • Si l'échantillon ne s'écoule pas lorsqu'il est incliné, le placer horizontalement pendant 5 secondes. S'il bouge, continuer le refroidissement. Enregistrer la température lorsqu'il ne bouge pas après 5 secondes, ajoutant 3°C pour déterminer le point d'écoulement.

Méthode de fonctionnement du point de solidification

• Nom : Point de solidification
• Résumé : Refroidir l'échantillon dans un tube à essai à la température prévue, incliner à 45° pendant 1 minute et observer le niveau du liquide. La température la plus élevée à laquelle le liquide ne bouge pas est le point de congélation.
• Méthode de fonctionnement :
  • Verser l'échantillon dans un tube à essai propre et sec jusqu'au repère, fixer le thermomètre et injecter 1-2 mL d'éthanol absolu.
  • Immerger dans le bain de refroidissement (7-8°C en dessous du point de congélation prévu).
  • Lorsque l'échantillon atteint le point de congélation prévu, incliner à 45° pendant 1 minute, assurant l'immersion dans le liquide de refroidissement.
  • Retirer, essuyer, placer verticalement et observer. La température à laquelle la surface du liquide cesse de bouger est le point de congélation.

Liste de colisage
No. | Article | Qté
1 | Moteur principal | 1
2 | Ligne électrique | 1
3 | Tuyau fusible | 2
4 | Tube à essai | 4
5 | Thermomètre | 3

Caractéristiques / Spécifications techniques

• Plage : température ambiante ~ -45°C
• Précision : ±0,1°C
• Affichage : numérique à tube cathodique
• Mode de test : contrôle automatique de la température, test manuel
• Capteur de température : résistance en platine PT100
• Trou d'essai : Deux trous
• Vitesse de refroidissement : ≥70°C/h
• Mode de réfrigération : compresseur
• Puissance : 1500W
• Tension d'alimentation : AC220V 50Hz
• Environnement applicable : température ≤40°C, humidité ≤80%
• Poids de l'instrument : environ 40KG
