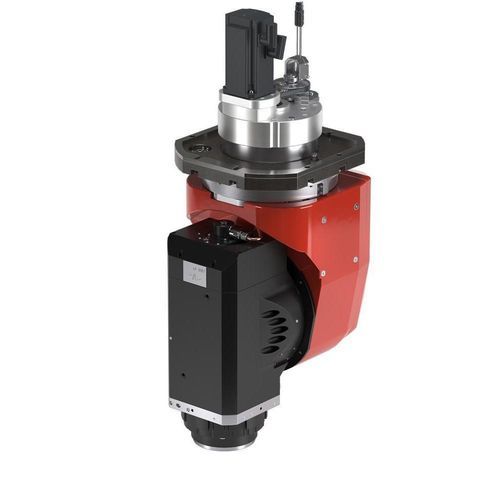

Tête à renvoi d'angle pour unité d'usinage HS678

fraiseurmotorisée

Présentation
Découvrez la tête de fraisage 1 et 2 axes HS678 développée et fabriquée par HSD pour l'usinage de précision des métaux et des composites. La HS678 est proposée avec plusieurs configurations moteur pour une intégration sur postes de fraisage et centres d'usinage à l'international.

Applications / Matériaux

• Métal
• Composite

Fiche technique (tableau)
Marque moteur | Siemens, Fanuc, Yaskawa | Siemens, Fanuc, Yaskawa
Couple max axe A [Nm] | 1225 | 1200
Couple max axe C [Nm] | 1225 | 1200
Couple de serrage freins axe A [Nm] | 1080 | 1080
Couple de serrage freins axe C [Nm] | 1080 | 1080
Vitesse max axe A [° / s] | 120 | 120
Vitesse max axe C [° / s] | 200 | 200
Précision système de mesure A [arcsec] | 60(30) | 60(30)
Précision système de mesure C [arcsec] | 60(30) | 60(30)
Plage axe A [°] | ±120 | ±120
Plage axe C [°] | ±245 | ±245
Poids [kg] | ≈2 280 | ≈2 280

Caractéristiques / Spécifications techniques

• Modèle : HS678
• Marques de moteurs compatibles : Siemens, Fanuc, Yaskawa
• Couple max axe A : 1225 Nm (option/configuration : 1200 Nm)
• Couple max axe C : 1225 Nm (option/configuration : 1200 Nm)
• Couple de serrage freins (A, C) : 1080 Nm
• Vitesse max A : 120 °/s
• Vitesse max C : 200 °/s
• Précision du système de mesure (A, C) : 60 (30) arcsec
• Plage axe A : ±120°
• Plage axe C : ±245°
• Poids approximatif : ≈2 280 kg
