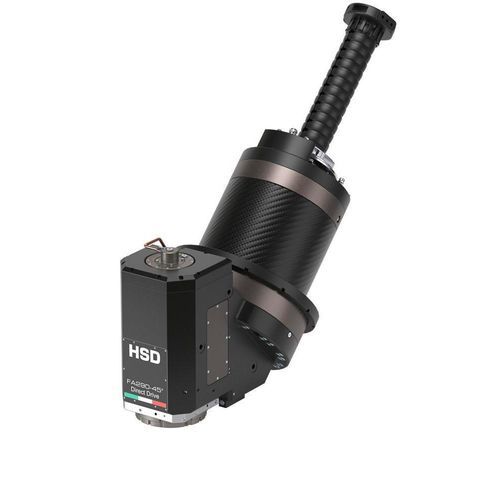

Tête à renvoi d'angle 45° FA290 45°

pour unité d'usinagefraiseurfraiseur

Présentation du produit
La tête FA290 45° en versions 1 et 2 axes est conçue pour les opérations d'usinage industrielles. HSD développe et commercialise cette tête pour l'usinage des métaux et d'une large gamme de matériaux. La FA290 45° est une solution broche/tête en configuration 45° adaptée aux cellules et systèmes d'usinage multi-axes.

Points clés

• Type : tête 1 et 2 axes (configuration 45°)
• Application : usinage des métaux et matériaux divers
• Motorisation : HSD Direct Drive

Fiche technique (telle qu'affichée)
Motor brand : HSD Direct Drive
A Axis Max torque [Nm] : /
C Axis Max torque [Nm] : 1679
Clamping torque Axis brakes A [Nm] : /
Clamping torque Axis brakes C [Nm] : 4.000
Max. speed Axis A [° / sec] : /
Max. speed Axis C [° / sec] : 480
Measuring System Accuracy A [arcsec] : /
Measuring System Accuracy C [arcsec] : 2
A Axis range [°] : /
C Axis range [°] : '-30/+180'
Weight [kg] : ≈ 300

Produits associés (répertoriés sur la page)

• ES510
• ES511
• ES514

Caractéristiques / spécifications techniques

• Modèle : FA290 45° (tête à 45 degrés)
• Configuration : disponible en variantes 1 et 2 axes
• Motorisation : HSD Direct Drive
• Couple maxi axe C : 1679 Nm
• Couple de serrage (freins axe C) : 4.000 Nm
• Vitesse maxi axe C : 480 °/sec
• Précision du système de mesure (axe C) : 2 arcsec
• Amplitude de mouvement axe C : -30° à +180°
• Poids approximatif : 300 kg
• Application principale : usinage des métaux et matériaux en général
